一、产品用途
抱杆线夹适用于电力变压器柱上开关,真空断路器,高压电气的圆棒接线柱头与异线母排,端子的连接,当a=0°时为A型a=30°时为B型,a=90°时为D型。
二、结构特点
抱杆线夹抱杆端采用螺套加侧开逢设计原理,线夹安装在设备电杆上后,再拧紧开逢两侧螺丝,具有电气接触面积大,接触紧密牢固等优点,另一侧分别采用压板、平板、圆管等不同方式与母排,导线,接线端子连接,适用范围广。 |

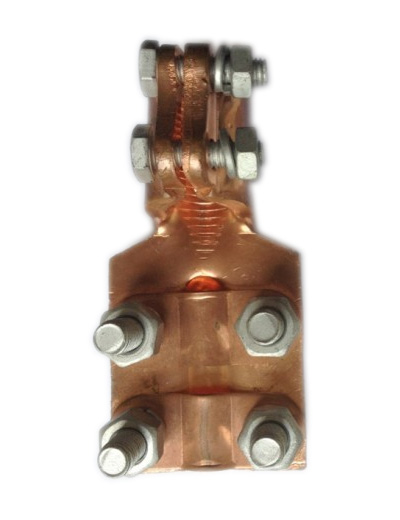

压板式铜抱杆线夹(连接铜导线)型号参数:
型号 |
适用导线截面mm2 |
主要尺寸(mm) |
M |
D |
L |
A |
B |
SBT-M12A(B、D) |
35-95 |
12 |
22 |
40 |
7 |
50 |
SBT-M14A(B、D) |
50-150 |
14 |
26 |
42 |
7 |
50 |
SBT-M16A(B、D) |
50-150 |
16 |
26 |
42 |
7 |
50 |
SBT-M18A(B、D) |
95-240 |
18 |
30 |
44 |
8 |
60 |
SBT-M20A(B、D) |
95-240 |
20 |
30 |
44 |
8 |
60 |
SBT-M22A(B、D) |
185-300 |
22 |
36 |
46 |
9 |
70 |
SBT-M24A(B、D) |
185-300 |
24 |
36 |
46 |
9 |
70 | |
|
