一、产品用途
抱杆线夹适用于电力变压器柱上开关，真空断路器，高压电气的圆棒接线柱头与异线母排，端子的连接，当a=0°时为A型a=30°时为B型，a=90°时为D型。
二、结构特点
抱杆线夹抱杆端采用螺套加侧开逢设计原理，线夹安装在设备电杆上后，再拧紧开逢两侧螺丝，具有电气接触面积大，接触紧密牢固等优点，另一侧分别采用压板、平板、圆管等不同方式与母排，导线，接线端子连接，适用范围广。 |

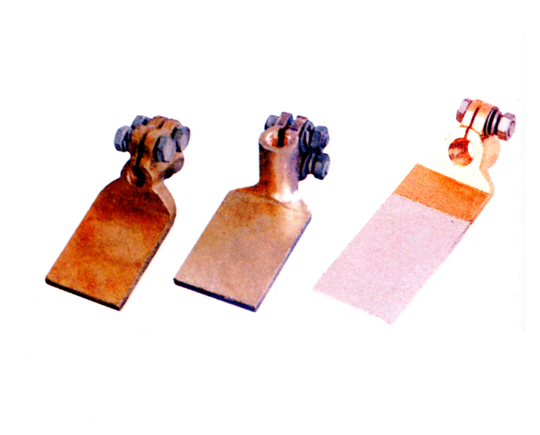

平板式铜抱杆线夹（连接铜排）型号参数：
|
型号 |
适用导线截面mm2 |
主要尺寸(mm) |
锁紧螺栓 |
|
M |
D |
L |
A |
B |
|
SBT--P-M12A(B、D) |
12 |
12 |
22 |
40 |
7 |
50 |
2×M8 |
|
SBT-P-M14A(B、D) |
14 |
14 |
26 |
42 |
7 |
50 |
|
SBT-P-M16A(B、D) |
16 |
16 |
26 |
42 |
7 |
50 |
|
SBT-P-M18A(B、D) |
18 |
18 |
30 |
44 |
8 |
63 |
|
SBT-P-M20A(B、D) |
20 |
20 |
30 |
44 |
8 |
63 |
|
SBT-P-M22A(B、D) |
22 |
22 |
36 |
46 |
9 |
70 |
2×M10 |
|
SBT-P-M24A(B、D) |
24 |
24 |
36 |
46 |
9 |
70 |
|
SBT-P-M30A(B、D) |
30 |
30 |
45 |
65 |
10 |
80 |
2×M12 |
|
SBT-P-M14A(B、D)-63 |
14 |
14 |
26 |
45 |
7 |
63 |
2×M8 |
|
SBT-P-M14A(B、D)-63 |
16 |
16 |
26 |
45 |
7 |
63 |
|
SBT-P-M18A(B、D)-80 |
18 |
18 |
30 |
45 |
7 |
80 |
|
SBT-P-M20A(B、D)-80 |
20 |
20 |
30 |
45 |
7 |
80 |
|
SBT-P-M22A(B、D)-80 |
22 |
22 |
36 |
50 |
8 |
80 |
2×M10 |
|
SBT-P-M24A(B、D)-80 |
24 |
24 |
36 |
50 |
8 |
80 |
|
SBT-P-M30A(B、D)-100 |
30 |
30 |
45 |
65 |
10 |
100 |
2×M12 | |
|
