一、产品用途
抱杆线夹使用于电力变压器、柱上开关、真空断路器、高压电气的圆棒接线桩头于导线、母排、端子的连接
二、产品特点
抱杆线夹抱杆端采用螺套加侧开缝设计原理,线夹安装在设备导电杆上后,在拧紧开缝两侧螺丝,具有电气接触面积大,接触紧密牢固等优点,另一侧分别采用压板、平板、圆管等不同方式,与母排、导线、接线端子连接,适用范围广. |

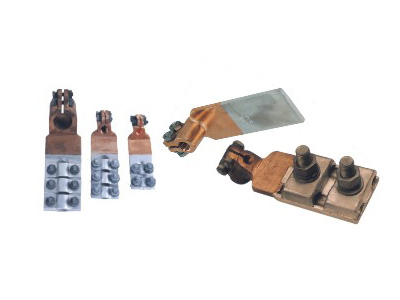

SBG系列铜铝抱杆线夹参数及型号
SBG压板式铜铝抱杆线夹
|
型号 |
适用导线截面(mm2) |
主要尺寸(mm) |
|
M |
D |
L |
A |
B |
|
SBG-M12B |
35~120 |
12 |
22 |
40 |
7 |
50 |
|
SBG-M14B |
50~150 |
14 |
26 |
42 |
7 |
50 |
|
SBG-M16B |
50~150 |
16 |
26 |
42 |
7 |
50 |
|
SBG-M18B |
95~240 |
18 |
30 |
44 |
8 |
60 |
|
SBG-M20B |
95~240 |
20 |
30 |
44 |
8 |
60 |
|
SBG-M22B |
150~400 |
22 |
36 |
45 |
9 |
70 |
|
SBG-M24B |
150~400 |
24 |
36 |
45 |
9 |
70 |
注：适用于园棒接线桩头，与铝导线的连接。
SBG-P平板式铜抱杆线夹
|
型号 |
主要尺寸(mm) |
|
M |
D |
L |
A |
B |
|
SBG-P-M12D |
12 |
22 |
40 |
7 |
40 |
|
SBG-P-M14D |
14 |
26 |
42 |
7 |
40 |
|
SBG-P-M16D |
16 |
26 |
42 |
7 |
40 |
|
SBG-P-M18D |
18 |
30 |
44 |
8 |
42 |
|
SBG-P-M20D |
20 |
30 |
44 |
8 |
42 |
注：适用于园棒接线桩头，与铝导线的连接
SBG-S铜铝双导线抱杆线夹
|
型号 |
适用导线截面(mm2) |
主要尺寸(mm) |
|
M |
D |
L |
A |
B |
|
SBG-S-M12B |
120~150 |
12 |
22 |
40 |
14 |
63 |
|
SBG-S-M14B |
120~150 |
14 |
26 |
42 |
14 |
63 |
|
SBG-S-M16B |
120~150 |
16 |
26 |
42 |
14 |
63 |
|
SBG-S-M18B |
120~150 |
18 |
30 |
44 |
14 |
63 |
|
SBG-S-M20B |
120~150 |
20 |
30 |
44 |
14 |
63 |
注：适用于园棒接线桩头，与铝导线的连接 |
|
