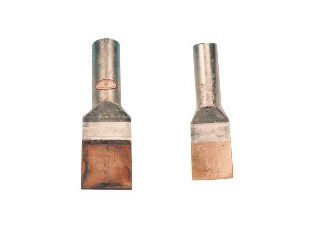

SYG系列压缩型铜铝过渡设备线夹A(B)参数及型号：
|
型号 |
适用导线型号 |
主要尺寸(mm) |
|
d |
D |
L1 |
L2 |
A |
B |
|
SYG-35/6 |
LGJ-35/6 |
9.7 |
18 |
60 |
60 |
30 |
5 |
|
SYG-50/8 |
LGJ-50/8 |
11.0 |
18 |
60 |
60 |
30 |
5 |
|
SYG-70/10 |
LGJ-70/10 |
13.0 |
22 |
70 |
60 |
40 |
5 |
|
SY-95/15~20 |
LGJ-95/15~20 |
15.5 |
26 |
80 |
80 |
40 |
5 |
|
SYG-120/7 |
LGJ-120/7 |
16.0 |
26 |
80 |
80 |
50 |
6.3 |
|
SYG-120/20~25 |
LGJ-120/20~25 |
17.2 |
26 |
80 |
80 |
50 |
6.3 |
|
SYG-150/8~20 |
LGJ-150/8~20 |
18.2 |
30 |
90 |
80 |
50 |
6.3 |
|
SYG-150/25~35 |
LGJ-150/25~35 |
19.0 |
30 |
90 |
80 |
50 |
6.3 |
|
SYG-185/10~30 |
LGJ-185/10~30 |
20.5 |
32 |
90 |
80 |
50 |
6.3 |
|
SYG-185/45 |
LGJ-185/45 |
21.5 |
32 |
90 |
80 |
50 |
6.3 |
|
SYG-240/30~40 |
LGJ-240/30~40 |
23.0 |
36 |
100 |
80 |
50 |
8.0 |
|
SYG-240/55 |
LGJ-240/55 |
24.0 |
36 |
100 |
80 |
50 |
8.0 |
|
SYG-300/15~20 |
LGJ-300/15~20 |
25.0 |
40 |
110 |
95 |
63 |
10 |
|
SYG-300/25~40 |
LGJ-300/25~40 |
25.5 |
40 |
110 |
95 |
63 |
10 |
|
SYG-300/50 |
LGJ-300/50 |
26.0 |
40 |
110 |
95 |
63 |
10 |
|
SYG-300/70 |
LGJ-300/70 |
27.0 |
42 |
110 |
95 |
63 |
10 |
|
SYG-400/20~25 |
LGJ-400/20~25 |
28.5 |
45 |
120 |
95 |
63 |
10 |
|
SYG-400/50 |
LGJ-400/50 |
29.5 |
45 |
120 |
95 |
63 |
10 |
|
SYG-400/65 |
LGJ-400/65 |
29.5 |
48 |
120 |
95 |
63 |
10 |
|
SYG-400/95 |
LGJ-400/95 |
31.0 |
48 |
120 |
95 |
63 |
10 |
|
SYG-500/35~45 |
LGJ-500/35~45 |
31.5 |
52 |
130 |
80 |
80 |
10 |
|
SYG-500/65 |
LGJ-500/65 |
32.5 |
52 |
130 |
80 |
80 |
10 |
|
SYG-630/45 |
LGJ-630/45 |
35.5 |
60 |
150 |
100 |
100 |
10 |
|
SYG-630/55~80 |
LGJ-630/55~80 |
36.5 |
60 |
150 |
100 |
100 |
10 |
|
SYG-800/55~100 |
LGJ-800/55~100 |
40.5 |
65 |
170 |
125 |
125 |
12.5 |
注： 1、附加字母A或缺省表示水平(0°)，B表示30°，Q表示钎焊式；
2、铜与铝的焊接，采用钎焊工艺；
3、若用户所需端子板尺寸与表中不同，订货时请另注明。
