一、产品简介

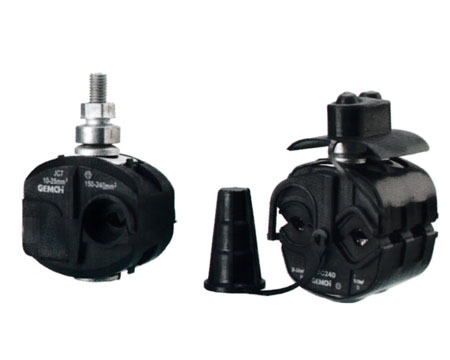

1KV低压绝缘穿刺线夹
*用于建筑配电系统绝缘电缆支接、低压架空绝缘电缆连接、低压绝缘进户电缆支接、路灯配电系统等。
*主线：绝缘铜和铝。
*支线：绝缘铜和铝。
*可带电或停电作业。
*穿刺线夹主体采用高强度，抗机械变化和气候变化的绝缘材料制成。
*配有紧固力矩螺母的螺钉经抗腐蚀处理，力矩螺母使安装更简便、安全、快捷，其恒定穿刺压力可确保电缆连接达到最佳电气效果。
*穿刺线夹具有防水功能，可在水中耐受电压6KV无击穿现象。
*密封防水支线端盖，可防止水侵入支接导线。可根据需要左侧或右侧分支。
二、性能与特点
绝缘穿刺线夹主要适用于架空绝缘线的接续、分支连接和接地保护，使用电压等级为10KV和1KV以下，其主要性能和特点
1. 安装简便：安装时无需博取导线的绝缘层，只要按规定位置在线夹中放入主线和支线，用套筒扳手均匀拧断力矩螺母即可；
2. 接触电阻小，线夹温升低：特质力矩螺栓确保恒定的穿刺压力，使线夹与导线达到良好的电气接触而不过分损伤导线，保证架空绝缘导线的正常使用寿命；
3. 结构密封、绝缘性高：现价内部采用绝缘导热油脂填充，安装后整个导体形成全封闭结构，提高了绝缘强度和安全性；
4.线夹适用范围广：可适用于铜铝绝缘导线、异径导红的支接、等径导线的对接，并适用于铜铝绝缘导线的过度连接
三、产品性能实验
低压绝缘穿刺线夹
*机械性能：线夹握力大于1/10导线拉断力，符合GB2314-1997要求；
*温升性能：在大电流的情况下，线夹的温升小于连接导线的温升；
*热循环性能：符合GB/T2317.3-2000电力金具热循环试验要求；
*防水绝缘性能：符合GB/T13140.1-1998第2部标准的相关试验要求；
*防腐蚀性能：在二氧化硫和盐雾环境中做3次14天的循环测试；
*环境老化性能：在紫外线、干燥或潮湿的环境中，温度变化和热冲击中暴露六个星期；
*防火性能：连接器件的绝缘材料经灼热丝试验，符合GB/T5169.4第4-10章要求； |
1KV低压绝缘穿刺线夹型号参数：
|
型号 |
适用导线（mm2） |
|
主线 |
支线 |
|
BZ041 |
1.5~25 |
1.5~10 |
|
BZEP |
16~95 |
1.5~10 |
|
BZ2-95 |
16~95 |
4~50 |
|
BZ2-150 |
50~150 |
6~50 |
|
BZ3-95 |
25~95 |
25~95 |
|
BZ3-120 |
16~120 |
16~120 |
|
BZ4-150 |
35~150 |
35~150 |
|
BZ6 |
120~240 |
25~120 |
|
BZ240 |
95~240 |
95~240 |
|
BZ400 |
120~400 |
95~240 | |
|
