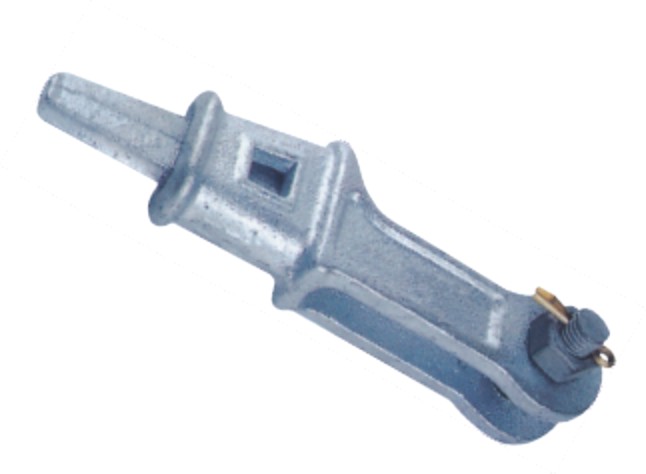

一、产品简介
楔形线夹：用来安装钢绞线，紧固架空地线及拉线杆塔的拉线。它利用楔的劈力作用，使钢绞线锁紧在线夹内。
二、楔形线夹型式及分类
. 1 拉线线夹
拉线线夹包括N E型楔型线夹 ( 不可调) 、N U T型楔型线夹 ( 可调)及N L Y型液压拉线线夹三种。
. 2 螺栓型耐张线夹
螺栓型耐张线夹包括NL型螺栓型耐张线夹和NL L型螺栓型铝合金耐张线夹两种。
3.液压型耐张线夹
液压型耐张线夹包括N Y - G型地线用耐张线夹、N Y型良导体地线用耐张线夹和N Y型钢芯铝绞线用耐张线夹三种 。
4 爆压型耐张线夹
爆压型耐张线夹包括N B - G型地线用耐张线夹和N B型钢芯铝绞线用耐张线夹两种 。
三、楔形线夹技术要求
1 耐张线夹一般技术条件应符合G B / T 2 3 1 4的规定。
2 线夹的连接尺寸应符合G B / T 2 3 1 5的规定。
3 材质与紧固件。
a )可锻铸铁制造的螺栓型耐张线夹、楔型线夹和可调楔型线夹及配件按〔 T B / T 9 4 4 0 的规定执行，可锻铸铁的牌号不低于K T H 3 3 0 -0 8 .
b )铝合金制造的螺栓型耐张线夹按G B / T 1 1 7 3 的规定，采用的材质及工艺应满足设计图样及买方的要求。
c )压缩型耐张线夹的铝管及引流线夹按G B / T 3 1 9 0 选用牌号不低于1 0 5 0 A的热挤压成型铝管，其布氏硬度H B不大于2 5 ，超过2 5 时必须进行退火处理，铝管其他技术要求应符合G B / T 4 4 3 7的规定，或满足设计图样或买方的要求。
d )引流板按G B / T 5 5 8 5 . 1 或G B / T 3 8 8 0 的规定进行。
e )耐张线夹钢锚及避雷线耐张线夹按G B / T 6 9 9的规定，牌号为1 0 号优质钢;或采用G B / T 7 0 0的规定，牌号为Q 2 3 5 A，含碳量不超过0 . 1 5 %，硬度H B 不大于1 3 7 0
f )螺栓型耐张线夹的U型螺丝按G B / T 7 0 0选用Q 2 3 5 A钢制造。
g )螺母按G B / T 4 1 的规定执行。
h )垫圈按G B / T 9 5 的规定执行。
1 )弹簧垫圈按G B / T 9 3 的规定执行。
J )螺栓按D L / T 7 6 4 . 1 的规定执行。
k )闭口销按D L / T 7 6 4 . 2的规定执行。
1 )引流板与引流线夹用螺栓按G B / I ’ 5 7 8 1 的规定执行。
4. 可锻铸铁本体、附件及所有黑色金属紧固件均应热镀锌。
5. 线夹挂耳螺栓孔同轴度公差小于l mmo
6. 螺栓式耐张线夹强度不小于导线计算拉断力的1 0 5 %， 或符合买方要求;拉耳环强度不小于导线，计算拉断力的65%。
7. 压缩型耐张线夹钢锚 ( 非压缩部分)的强度不小于导线计算拉断力的1 0 5 %或符合买方要求。
8. 耐张线夹握力强度应满足G B 2 3 1 4 之4 . 2 . 4的要求。
9. 压缩型耐张线夹引流板采用氢弧焊接，焊缝应封头均匀呈鱼鳞状，不允许有气孔、裂纹、漏焊等陷，焊缝高度应符合图样要求。
1 0. 铝管表面不应有裂纹、 划伤、剥层及碰伤等缺陷。
11. 铝板表面应平整、无划伤，剪切周边应倒棱、去刺，焊接时不应咬伤电气接触面。
1 2 耐张线夹钢锚应采用整锻工艺，非加工表面锻印深度不大于1 m m,宽度不大于3 m m，不允许有纹、剥层及氧化皮存在。
1 3 钢锚采用热镀锌，钢管孔镀锌后应回锌。
1 4 钢管中心同轴度公差小于0 . 5 m mo
1 5 钢锚椭圆环在加工时，不允许在钢锚椭圆环端打中心孔。
1 6 钢管出口端应去刺、 倒圆角。
1 7可调型楔型线夹及压缩型线夹的U型螺丝无扣杆段的直径， 应不小于外螺纹中径。
1 8螺栓型耐张线夹的U型螺丝无扣杆段的直径，允许小于外螺纹直径，但不能小于螺纹底径。螺纹应光整，不允许缺牙。 |

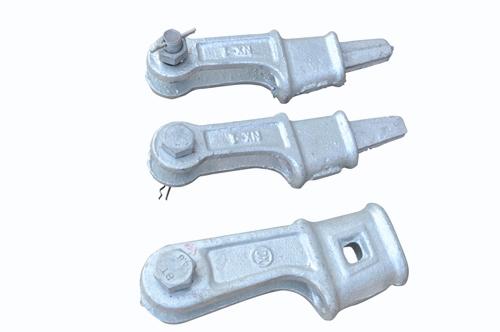

NX楔形线夹产品参数：
|
型号 |
钢丝直径（mm） |
尺寸(mm) |
额定负荷（KN） |
重量(Kg) |
|
C |
M |
L |
R |
|
NX-1 |
6.6-7.8 |
18 |
16 |
150 |
6.0 |
45 |
1.19 |
|
NX-2 |
9.0-11.0 |
20 |
18 |
180 |
7.3 |
88 |
1.76 |
|
NX-3 |
13.0-14.0 |
24 |
24 |
200 |
7.3 |
143 |
3.20 |
|
NX-4 |
15.0-16.0 |
28 |
27 |
220 |
8.0 |
164 |
5.30 | |
|
