一、产品介绍
TL系列单导线T型线夹是一种用于将支导线连接到干导线上的Ｔ型线夹，包括：Ｔ形基体，其横部开干线槽，其纵部开支线孔，干线槽内壁和支线孔内壁均设置金属衬，且两金属衬连成一体，基体纵部的上表面螺接支导线压紧螺钉；干线槽封盖，其与干线槽插接，其上表面螺接干导线压紧螺钉；Ｔ形上盖，其与Ｔ形基体扣合。连接时只需进行紧固螺钉的简单工作，操作省时省力；支导线与干导线通过压紧螺钉与金属衬紧密接触，且接触面积大，故连接安全可靠。
二、产品用途
T型线夹主要用于架空电路线路或变电所，在母线的干线上以“T”形方式引下电流分支。分螺栓型和压缩型两类，对于小截面导线也可用并沟线夹或钳压椭圆接续管所谓T型连接。
三、产品特点
a、线夹材质与所包裹物（绞线）完全一致，从而保证较强的耐腐蚀性。
b、T型线夹的特殊设计，避免了螺栓、螺母、垫圈和其它部件在安装或运行其间丢失或损坏的可能，运行中有很高的可靠性。
c、线夹的安装质量受安装工人人为因素的影响小，安装质量一致性好，且安装过程不会损伤导线。
d、线夹的安装简便快捷，无需任何工具，现场由一人便可迅速徒手完成安装
握力：满足25%的绞线计算拉断力。
四、使用须知
a、跟进导线的型号选择合适的T型连接条，不同规格的T型连接条之间不可替代。
b、T型线夹为一次性产品，在承受全张力后，不得反复使用。
c、本产品只适用于经过培训的技术人员安装。
d、T型线夹在安装前，应将导线进行彻底打磨，去除氧化层，同时在导线表面涂抹专用的导电脂。
e、本产品为精密装置，为确保正确安装，应储存于包装箱内，防止搬运过程中受到冲撞或重压，以避免预绞丝变形。
f、在带电线路或附近工作时，必须特别注意，防止电击事故。
g、建议母线与引下线之间通过跳线连接实现电气性能，T型连接条只承受张力。 |

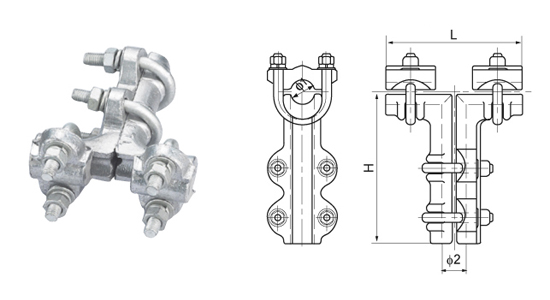

TL系列单导线T型线夹参数及型号：
|
型号 |
适用导线型号 |
主要尺寸(mm) |
重量(kg) |
|
D1 |
R |
D2 |
D2 |
L1 |
L2 |
|
TY-35/6 |
LGJ-35/6 |
18 |
4.8 |
18 |
9.7 |
80 |
60 |
0.29 |
|
TY-50/8 |
LGJ-50/8 |
18 |
5.5 |
18 |
11.0 |
80 |
60 |
0.27 |
|
TY-70/10 |
LGJ-70/10 |
22 |
6.5 |
22 |
13.0 |
100 |
70 |
0.36 |
|
TY-95/15~20 |
LGJ-95/15~20 |
26 |
7.5 |
26 |
15.0 |
125 |
80 |
0.53 |
|
TY-120/7 |
LGJ-120/7 |
26 |
8.0 |
26 |
17.2 |
125 |
80 |
057. |
|
TY-120/20~25 |
LGJ-120/20~25 |
26 |
8.6 |
0.54 |
|
TY-150/8~20 |
LGJ-150/8~20 |
30 |
9.1 |
30 |
18.2 |
135 |
90 |
0371 |
|
TY-150/25~35 |
LGJ-150/25~35 |
30 |
9.5 |
30 |
19.0 |
0.69 |
|
TY-185/10~30 |
LGJ-185/10~30 |
32 |
10.3 |
32 |
20.5 |
135 |
90 |
0.74 |
|
TY-185/40 |
LGJ-185/40 |
34 |
10.8 |
34 |
21.5 |
0.80 |
|
TY-240/30~40 |
LGJ-240/30~40 |
36 |
11.5 |
36 |
23.0 |
145 |
00 |
0.92 |
|
TY-240/55 |
LGJ-240/55 |
36 |
12.0 |
36 |
24.0 |
0.89 |
|
TY-300/15~20 |
LGJ-300/15~20 |
40 |
12.5 |
40 |
25.5 |
155 |
100 |
1.52 |
|
TY-300/25~40 |
LGJ-300/25~40 |
40 |
12.8 |
1.49 |
|
TY-300/50 |
LGJ-300/50 |
40 |
13.0 |
1.47 |
|
TY-300/70 |
LGJ-300/70 |
42 |
13.5 |
40 |
27.0 |
1.46 |
|
TY-400/20~35 |
LGJ-400/20~35 |
45 |
14.5 |
45 |
29.5 |
165 |
120 |
1.76 |
|
TY-400/50 |
LGJ-400/50 |
45 |
14.8 |
1.71 |
|
TY-400/65 |
LGJ-400/65 |
48 |
14.8 |
1.95 |
|
TY-400/95 |
LGJ-400/95 |
48 |
15.5 |
45 |
31.0 |
1.87 |
|
TY-500/35~45 |
LGJ-500/35~45 |
52 |
15.8 |
52 |
32.5 |
175 |
130 |
|
|
TY-500/65 |
LGJ-500/65 |
52 |
16.3 |
|
|
TY-630/45 |
LGJ-630/45 |
60 |
17.8 |
60 |
36 |
185 |
150 |
|
|
TY-630/55~80 |
LGJ-630/55~80 |
60 |
18.3 | |
|
