一、产品概述
JXT2系列“T”接端子主要适用于建筑、工业电气设备中作主电缆(干线)不能切断时的“T”形分线连接用。该产品在继承了JXT1系列“T”接端子的所有优点的基础上突出了其安全防护性能，同时从产品外形到内在结构上进行更精心的突破性的工业设计，使其不仅具有纤小美观的外形，同时更具有可靠紧凑的内部结构。该产品的推出在大大提高了其性能价格比的同时也拓展了其使用范围，给设计师们提供了足够的想象空间，是电缆“T”接端子产品领域里的一朵奇葩。
该产品符合IEC947－7－1，GB14048.7.1和JB／9659.1标准。
二、产品优点
T”接端子能实现电缆不切断时的干线分线，组态灵活◇实现铜或铝导体的可靠连接，实现铜－铝过渡◇所有电性能指标均符合IEC国际标准，具导电性好、电阻损耗低、电压降小等优点，接触点压降仅为1.98mV,是国际标准的2／3◇较强耐热性和抗冲击能力，可承受120A／mm2的短路强度试验，绝缘基座采用不燃烧材料制作、耐老化性能优良◇安装方便，节省施工工时，不用线鼻子（端头），实现裸导体连接，深受施工队伍欢迎◇与插接式母线槽及分支电缆相比，节省50％-70％的工程费用。
三、结构特点

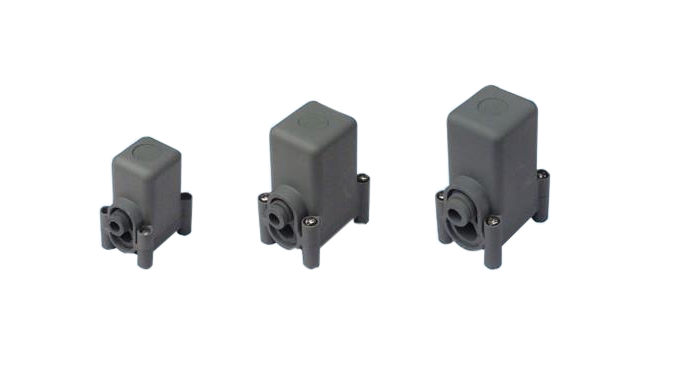

JXT2系列“T”接端子由绝缘基座、接线框、防护罩三部分组成，接线框由导线夹、螺钉、螺母和支承框五种零件组成，导线夹与导线接触面呈包容形的犬牙交错结构，具有接触面大、压接可靠的特点，通过不同形状的导线夹的相互组合，可形成双层接线，下层接入主干线，上层接入分支线，形成干线不断的“T”形连接。产品为防护型，尤其适合在电缆桥架中使用，安装在桥架中可以有效地防止鼠患对线路的危害。 |
T型端子型号参数：
|
序号 |
型号 |
电压 / 电流 |
电缆截面（ mm2 ） |
剥线长度
（ mm ） |
|
主线 |
支线 |
|
1 |
JXT2-50/35 |
1000V/ 150A |
16-50 |
6-35 |
25/25 |
|
2 |
JXT2-50/35B |
16-50 |
6-16 |
|
|
3 |
JXT2-70/50 |
1000V/ 192A |
25-70 |
10-50 |
30/30 |
|
4 |
JXT2-70/50B |
1000V/ 192A |
25-70 |
10-50 |
|
5 |
JXT2-95/70 |
1000V/ 232A |
25-95 |
10-70 |
30/30 |
|
6 |
JXT2-95/70B |
25-95 |
10-75 |
|
7 |
JXT2-185/150 |
1000V/ 353A |
35-185 |
25-150 |
50/50 |
|
8 |
JXT2-185/150B |
35-185 |
25-150 |
|
9 |
JXT2-240x2 |
1000V/ 800A |
50-240 |
25-240 |
45/45 |
|
10 |
JXT2-240x2B |
50-240 |
25-240 |
|
11 |
JXT1-300/240 |
1000V/ 630A |
70-300 |
50-240 |
45/45 |
|
12 |
JXT1-300/240B |
70-300
|
50-240 |
|
注：B为二分支型 |
|
