  产品中心 / Products

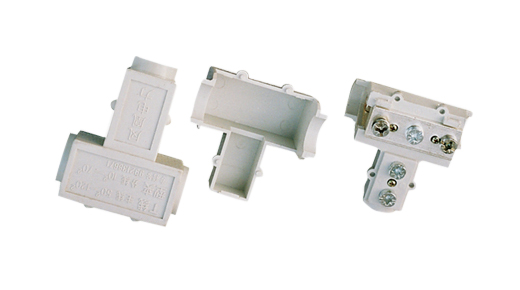

跨径T型线夹(塑料)

型线夹说明
   T型线夹主要用于架空电路线路或变电所,在母线的干线上以“T”形方式引下电流分支。分螺栓型和压缩型两类,对于小截面导线也可用并沟线夹或钳压椭圆接续管所谓T型连接。
产品型号中字母和数字的意义为:
T-T接Y-压缩L-螺栓
数字表示适用导线标称截面积。
T型线夹对导线的握力不小于导线计算拉断力的10%,但螺栓型线夹适用导线直径大于49mm时,不小于3%,线夹的直流电阻不大于等长导线的直流电阻,载流温升低于导线的温升。
使用电压在330KV及以上的T型线夹,在1.05倍最高运行电压下无可见电晕。

跨径T型线夹(塑料)参数:

接线型式

一路干线,一路分支

电压/电流

1000V/270A

主干线截面   mm²

50~120

分支线截面   mm²

25~120

压线螺钉     mm²

M6

扭矩         N.m

2.75

剥线长度(主线/分线)  mm

40/30

规格型号

主线

分线

70平方

16-70

6-35

120平方

50-120

35-70

240平方

120-240

50-95
