 一、产品用途

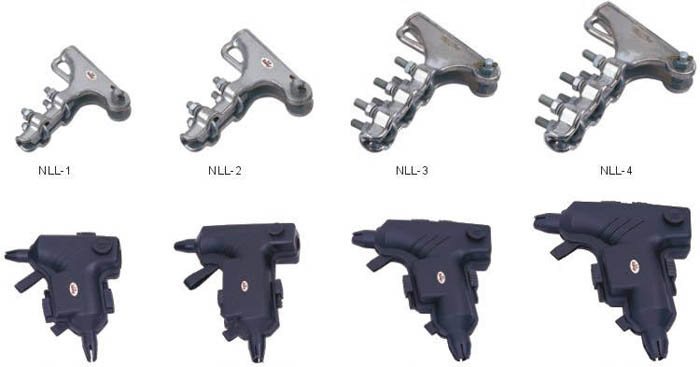

NLL系列螺栓型铝合金耐张线夹适用于10kv及以下架空线路中，在耐张杆上固定铝合金或钢芯铝绞线，用于架空绝缘铝导线和绝缘罩配套使用，起绝缘防护作用。
二、结构特点
1、夹体采用高强度铝合金制造
2、外表光洁，使用寿命长
3、安装方便
4、无电能损耗，是节能认证产品。
三、绝缘罩性能特点
1、工频耐压：≥18KV保压1分钟不击穿
2、绝缘电阻：＞1.0×
3、环境温度：-30℃~90℃
4、耐气候性能：经人工气候老化试验1008小时后性能良好。 |
铝合金耐张线夹（绝缘罩）规格及技术参数：
|
型号 |
适用导线 |
U形螺丝 |
破坏荷重KN |
|
个数 |
直径 |
|
NLL-1 |
5.0~10.0 |
2 |
12 |
40 |
|
NLL-2 |
10.1~14.0 |
2 |
12 |
40 |
|
NLL-3 |
14.1~18.0 |
3 |
14 |
70 |
|
NLL-4 |
18.1~23.0 |
3 |
14 |
90 |
|
NLL-5 |
12.48~21.66 |
4 |
16 |
90 |
|
NLL-5L |
23~29 |
3 |
16 |
90 |
|
NLL-6 |
25.9~32.67 |
5 |
16 |
100 |
|
型号 |
适用导线 |
U形螺丝 |
破坏荷重KN |
|
个数 |
直径 |
|
NLD-2L |
LJ—35~95 |
2 |
M12 |
30 |
|
NLD-3L |
LJ—120~150 |
2 |
M12 |
40 |
|
NLD-4L |
LJ—185~240 |
2 |
M14 |
50 |
|
NLD-5L |
LJ—240~300 |
2 |
M14 |
70 | |
|
