一、产品用途

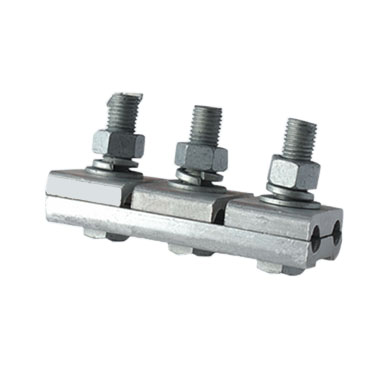

JB系列铝并沟线夹适用于架空线电力线路铝导线及钢绞线的非承力接续,本系列铝并沟线夹按大小可分为JB-0、JB-1、JB-2、JB-3、JB-4以满足不同需要的电力线路。
二、结构特点
1、选用抗氧化铝合金材料。
2、齿形结构,接触电阻小,接线可靠。
3、部件连体,安装时不会掉件。
4、圆弧大面积抱紧,导线不易蠕变。
三、绝缘罩性能特点
1、工频耐压:≥18kv保压1分钟不击穿
2、绝缘电阻:>1.0×Ω。
3、环境温度:-30℃~90℃
4、耐气候性能:经人工气候老化试验1008小时后性能良好。 |
JB铝并沟线夹规格及技术参数:
型号
|
适用绞线截面 |
主要尺寸 (mm) |
L1 |
L |
M |
R |
H |
JB-0 |
16~25 |
38 |
72 |
10 |
3.5 |
42 |
JB-1 |
25~50 |
46 |
80 |
12 |
5.0 |
53 |
JB-2 |
70~95 |
54 |
114 |
12 |
7.0 |
65 |
JB-3 |
120~150 |
64 |
140 |
16 |
8.5 |
70 |
JB-4 |
185~240 |
72 |
144 |
16 |
11.0 |
75 |
JB-5 |
300~500 |
100 |
215 |
20 |
15.5 |
110 |
JB-6 |
500~630 |
110 |
230 |
20 |
18.5 |
120 | |
|
