一、产品用途

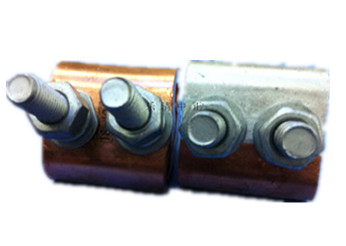

JBTL-Q铜铝钎焊并沟线夹适用于架空线路中导线的非承力接续和分支，与绝缘配套使用起防护绝缘作用。
二、产品特点
a、选用抗氧化铝合金材料。
b、齿形结构，接触电阻小，接续可靠。
c、部件连体，安装时不会掉件。
d、圆弧大面积抱紧，导线不易蠕变。 |
JBTL-Q铜铝钎焊并沟线夹型号及参数：
|
型号 |
适用铝线 |
适用铜线 |
主要尺寸(mm) |
|
A |
L |
R1 |
R2 |
M |
|
JBTL-10Q |
35-50 |
16-25 |
45 |
78 |
5.5 |
3.5 |
12 |
|
JBTL-11Q |
35-50 |
35-50 |
45 |
78 |
5.5 |
5.5 |
12 |
|
JBTL-21Q |
70-95 |
35-50 |
52 |
110 |
7.0 |
3.5 |
12 |
|
JBTL-22Q |
70-95 |
70-95 |
52 |
110 |
7.0 |
5.5 |
12 |
|
JBTL-31Q |
120-150 |
35-50 |
62 |
134 |
9.0 |
3.5 |
16 |
|
JBTL-32Q |
120-150 |
70-95 |
62 |
134 |
9.0 |
5.5 |
16 |
|
JBTL-33Q |
120-150 |
120-150 |
62 |
134 |
9.0 |
7.0 |
16 |
|
JBTL-41Q |
185-240 |
35-50 |
70 |
140 |
11.0 |
3.5 |
16 |
|
JBTL-42Q |
185-240 |
70-95 |
70 |
140 |
11.0 |
5.5 |
16 |
|
JBTL-43Q |
185-240 |
120-150 |
70 |
140 |
11.0 |
7.0 |
16 |
|
JBTL-44Q |
185-240 |
185-240 |
70 |
140 |
11.0 |
9.0 |
16 | |
|
