一、产品介绍

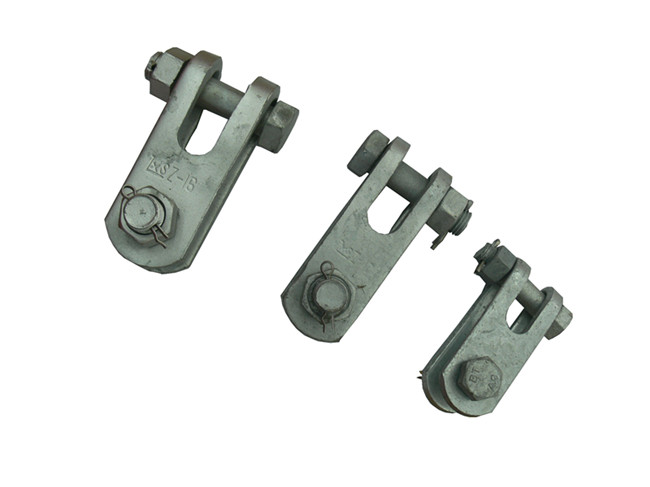

直角挂板主要用于架空电力线路或变电站，将导线、避雷线夹与绝缘子相连或将绝缘子、避雷线线夹与杆塔相连，按安装条件的不同，分专用联结金具指与绝缘子相连的球头挂环和碗头挂板。
二、产品特点
a、加工尺寸精确，高于额定机械负荷。
b、采用先进镀锌工艺，确保锌层均匀、光滑，耐腐蚀性强。
c、安装方便，维护简单。
d、结构紧凑，美观大方。 |
Z、ZS型直角挂板参数及型号：
Z型
|
型号 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量 (kg) |
|
C1 |
C2 |
M |
H |
|
Z-7 |
18 |
18 |
16 |
80 |
70 |
0.56 |
|
Z-10 |
20 |
20 |
18 |
80 |
100 |
0.87 |
|
Z-12 |
24 |
24 |
22 |
100 |
120 |
1.16 |
|
Z-16 |
26 |
26 |
24 |
100 |
160 |
2.38 |
|
Z-21 |
30 |
30 |
27 |
120 |
200 |
3.80 |
|
Z-25 |
34 |
34 |
30 |
120 |
250 |
5.00 |
|
Z-32 |
38 |
38 |
36 |
120 |
300 |
5.80 |
|
Z-40 |
44 |
44 |
42 |
180 |
400 |
14.00 |
|
Z-50 |
44 |
44 |
42 |
120 |
500 |
8.60 |
|
Z-16G |
24 |
26 |
24 |
90 |
160 |
2.84 |
|
Z-21G |
24 |
26 |
24 |
90 |
210 |
3.60 |
|
Z-32G |
32 |
32 |
30 |
100 |
320 |
4.80 |
|
Z-42G |
36 |
38 |
36 |
110 |
420 |
5.20 |
|
Z-64G |
40 |
44 |
42 |
130 |
640 |
6.40 |
ZS型
|
型号 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量 (kg) |
|
C |
B |
M |
Φ |
H |
|
ZS-7 |
18 |
16 |
16 |
20 |
80 |
70 |
0.58 |
|
ZS-665 |
20 |
16 |
16 |
20 |
65 |
70 |
0.65 |
|
ZS-10 |
20 |
18 |
18 |
20 |
80 |
100 |
0.90 |
|
ZS-12 |
— |
— |
— |
— |
— |
— |
— |
|
ZS-16 |
26 |
24 |
24 |
26 |
90 |
160 |
1.60 |
|
ZS-25 |
33 |
30 |
30 |
33 |
120 |
250 |
4.33 |
|
ZS-30 |
38 |
34 |
36 |
39 |
150 |
300 |
5.64 | |
|
