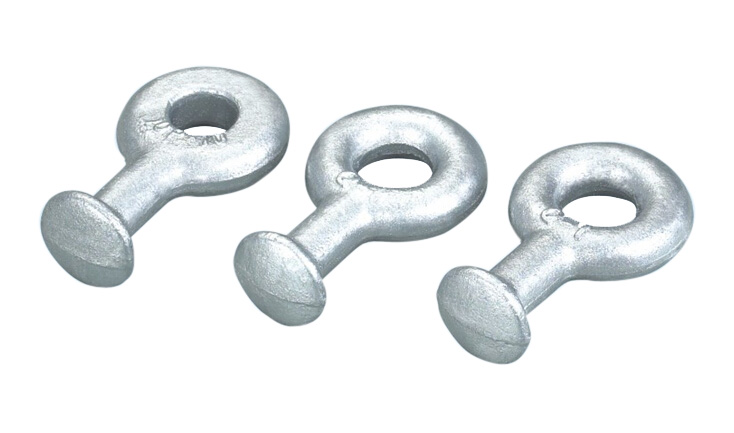

一、产品介绍
球头挂板主要用于连接绝缘悬垂片的铁质圆形装置，其种类分为圆形连接的Q型和螺栓平面连接的QP型。
二、产品特点
a、加工尺寸精确，高于额定机械负荷
b、采用先进镀锌工艺，确保锌层均匀、光滑，耐腐蚀性强。
c、安装方便，维护简单。
d、结构紧凑，美观大方。 |
QP型挂板参数及型号：
|
型号 |
连接标记 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量(kg) |
|
B |
D1 |
D |
Φ |
H |
|
Q-7 |
16 |
16 |
17 |
33.3 |
22 |
50 |
70 |
0.27 |
|
QP-7 |
16 |
16 |
17 |
33.3 |
22 |
50 |
70 |
0.27 |
|
QP-10 |
16 |
16 |
17 |
33.3 |
22 |
50 |
100 |
0.32 |
|
QP-12 |
16 |
18 |
17 |
33.3 |
24 |
60 |
120 |
0.40 |
|
QP-12G |
16 |
17 |
17 |
33.3 |
24 |
60 |
120 |
0.40 |
|
QP-16 |
20 |
20 |
21 |
41.0 |
26 |
60 |
160 |
0.50 |
|
QP-20 |
24 |
24 |
25 |
49.0 |
30 |
80 |
200 |
0.95 |
|
QP-21D |
20 |
21 |
21 |
41.0 |
29 |
70 |
210 |
0.95 |
|
QP-30 |
24 |
28 |
25 |
49.0 |
39 |
80 |
300 |
1.05 |
QH型挂板的参数及型号：
|
型号 |
连接标记 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量(kg) |
|
B |
D1 |
D |
R |
H1 |
H |
|
QH-7 |
16 |
16 |
17 |
33.3 |
11 |
57 |
100 |
70 |
0.6 |
|
QH-10 |
16 |
18 |
17 |
33.3 |
11 |
60 |
110 |
100 |
1.1 |
|
QH-12 |
16 |
19 |
17 |
33.3 |
11 |
63 |
120 |
120 |
1.3 |
|
QH-16S |
20 |
20 |
21 |
41.0 |
17 |
100 |
155 |
160 |
1.2 |
|
QH-21S |
20 |
20 |
21 |
41.0 |
17 |
100 |
155 |
210 |
1.2 |
|
QH-25S |
24 |
24 |
25 |
49.0 |
17 |
100 |
165 |
250 |
1.8 |
|
QH-32S |
24 |
28 |
25 |
49.0 |
17 |
110 |
175 |
320 |
2.2 |
|
QH-42S |
28 |
32 |
29 |
57.0 |
20 |
120 |
200 |
420 |
3.4 |
Q-M型挂板的参数及型号:
|
型号 |
连接标记 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量 (kg) |
|
B |
C |
Φ |
H1 |
H |
|
Q-7M |
XP-7 |
16 |
18 |
14 |
130 |
60 |
70 |
1.0 |
|
Q-12M |
XP-12 |
18 |
22 |
14 |
145 |
70 |
120 |
1.3 |
Q-N型挂板的参数及型号：
|
型号 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量 (kg) |
|
B |
D1 |
D |
R |
Φ |
H1 |
H2 |
H |
|
Q-7N |
16 |
16 |
33.3 |
12.5 |
14 |
42 |
50 |
142 |
70 |
1.2 |
|
Q-12N |
18 |
18 |
33.3 |
12 |
14 |
56 |
64 |
173 |
120 |
1.5 |
|
Q-16N |
20 |
20 |
41.0 |
15 |
14 |
42 |
75 |
168 |
160 |
1.5 |
Q-P型挂板的参数及型号:
|
型号 |
连接标记 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量 (kg) |
|
B |
D1 |
D |
Φ1 |
Φ |
H1 |
H2 |
|
Q-7P |
XP-7 |
16 |
17 |
33.3 |
14 |
20 |
70 |
65 |
70 |
1.1 |
|
Q-12P |
XP-12 |
18 |
17 |
33.3 |
14 |
24 |
70 |
60 | |
|
