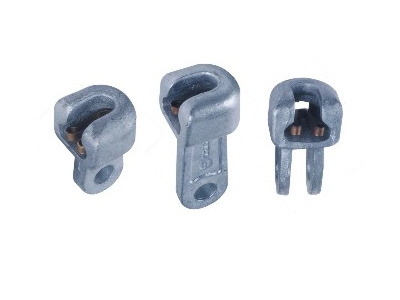

WS-7 WS-20DF型碗头挂板

一、产品介绍
用于架空配电线路中耐张金具与绝缘子的连接及绝缘防护

二、产品特点
a、工频耐压：≥18KV保压1分钟不击穿。
b、绝缘电阻：＞1.0×1014W。
c、环境温度：-30℃～90℃。
d、耐气候性能：经人工气候老化试验1008小时后性能良好。

WS型参数及型号:

型号	连接标记	主要尺寸(mm)					标称破坏载荷(kN)	重量 (kg)
型号	连接标记	C	C1	C2	M	H	标称破坏载荷(kN)	重量 (kg)
WS-7	16	18	19.2	34.5	16	70	70	0.97
WS-10	16	20	19.2	34.5	18	85	100	1.70
WS-12	20	24	23.0	42.5	22	90	120	3.81
WS-12X	16	24	19.2	34.5	22	90	120	3.10
WS-12A	16	20	19.2	34.5	22	85	120	1.80
WS-16	20	26	23.0	42.5	24	95	160	2.64
WS-20	24	30	27.5	51.0	27	100	200	4.30
WS-20DF	20	30	23.0	42.5	27
