一、产品介绍

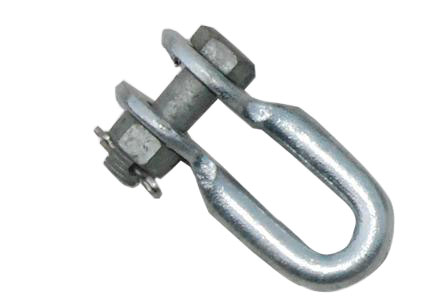

U型挂环适用于架空电力线路和变电所联结绝缘子串或固定钢绞线与杆塔。
二、产品特点
a、加工尺寸精确，高于额定机械负荷。
b、采用先进镀锌工艺，确保锌层均匀、光滑，耐腐蚀性强。
c、安装方便，维护简单。
d、结构紧凑，美观大方。
 |
U型挂件参数及型号：
|
型号 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量(kg) |
|
C |
D |
M |
R |
H |
|
U-7 |
20 |
16 |
16 |
22 |
80 |
70 |
0.52 |
|
U-10 |
22 |
18 |
18 |
24 |
85 |
100 |
0.73 |
|
U-12 |
24 |
20 |
22 |
30 |
90 |
120 |
1.01 |
|
U-16 |
26 |
22 |
24 |
32 |
95 |
160 |
1.40 |
|
U-21 |
30 |
24 |
27 |
36 |
100 |
210 |
2.12 |
|
U-25 |
34 |
26 |
30 |
40 |
110 |
250 |
3.00 |
|
U-30 |
38 |
30 |
36 |
46 |
130 |
300 |
4.33 |
|
U-50 |
44 |
36 |
42 |
55 |
150 |
500 |
7.00 |
UL型挂件的参数及型号：
|
型号 |
主要尺寸(mm) |
标称破坏载荷(kN) |
重量 (kg) |
|
C |
D |
M |
R |
H |
|
UL-12 |
34 |
16 |
20 |
25 |
81 |
70 |
|
|
UL-16 |
34 |
18 |
20 |
25 |
81 |
100 |
|
|
UL-20 |
34 |
20 |
22 |
30 |
90 |
120 |
|
|
UL-22 |
34 |
22 |
24 |
35 |
100 |
160 |
|
|
UL-26 |
34 |
26 |
27 |
40 |
110 |
210 |
|
|
UL-30 |
34 |
30 |
30 |
47 |
115 |
250 |
|
|
UL-34 |
36 |
34 |
30 |
53 |
120 |
320 | |
|
