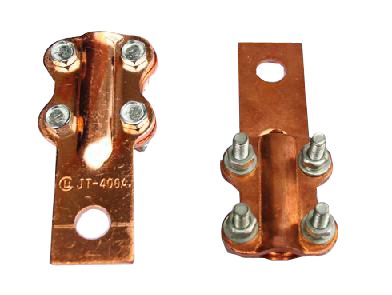

一、产品用途
JT铜、铝、铜铝接线夹适用于适用于户内配电装置中电气设备与各种电线、电缆的过渡连接。
二、产品特点
a、采用了摩擦焊工艺,焊缝强度高。
b、通电性能好,抗电化腐蚀,使用寿命长点。 |

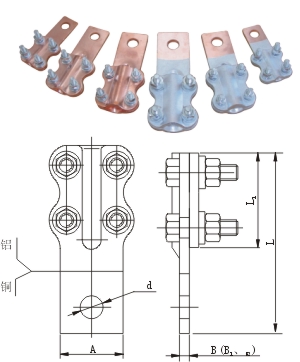

铜接线夹(梅花形开孔)技术参数:
型号 |
适用导线截面(mm) |
主要尺寸(mm) |
d |
L |
L1 |
A |
B |
B1 |
B2 |
JT-100 |
16-25 |
10.5 |
76 |
41 |
23 |
2.5 |
3.2 |
3.2 |
JT-200 |
25-35 |
12.5 |
85 |
43 |
25 |
3.0 |
4.2 |
4.0 |
JT-300 |
35-50 |
12.5 |
95 |
48 |
29 |
3.5 |
4.2 |
4.2 |
JT-400 |
50-70 |
12.5 |
104 |
53 |
31 |
3.5 |
4.5 |
4.2 |
JT-500 |
70-95 |
14.5 |
109 |
55 |
33 |
3.5 |
5.0 |
4.5 |
JT-600 |
95-120 |
14.5 |
114 |
57 |
35 |
4.0 |
5.0 |
4.5 |
JT-800 |
150-185 |
14.5 |
125 |
65 |
35 |
4.0 |
5.5 |
5.0 |
JT-1000 |
185-240 |
14.5 |
136 |
67 |
40 |
4.0 |
5.8 |
5.0 | |
|
