一、产品用途

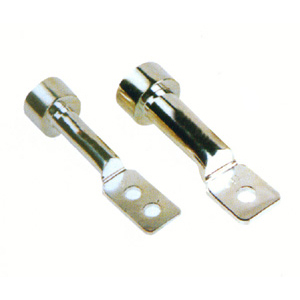

DT-F防水型铜接线端子适用于冷缩、热缩电缆附件的终端连接。
二、产品特点
a、采用了摩擦焊工艺，焊缝强度高。
b、通电性能好，抗电化腐蚀，使用寿命长点。
 |

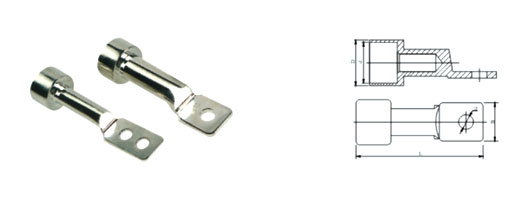

DT-F防水型铜铝接线端子参数及型号：
|
型号 |
主要尺寸（mm） |
|
D |
d |
d₁ |
L₁ |
L |
A |
φ |
|
DT-F-25 |
37 |
31 |
7.0 |
55 |
110 |
26 |
11 |
|
DT-F-35 |
37 |
31 |
8.3 |
55 |
110 |
26 |
11 |
|
DT-F-50 |
37 |
31 |
9.3 |
55 |
112 |
30 |
11 |
|
DT-F-70 |
37 |
31 |
11.5 |
55 |
114 |
30 |
11 |
|
DT-F-95 |
37 |
31 |
13.5 |
55 |
114 |
30 |
11 |
|
DT-F-120 |
37 |
31 |
15.0 |
60 |
126 |
32 |
13 |
|
DT-F-150 |
37 |
31 |
16.5 |
60 |
126 |
32 |
13 |
|
DT-F-185 |
41 |
35 |
18.5 |
60 |
134 |
36 |
13 |
|
DT-F-240 |
41 |
35 |
20.5 |
60 |
134 |
40 |
13 |
|
DT-F-300 |
41 |
35 |
23.0 |
60 |
141 |
40 |
17 |
|
DT-F-400 |
41 |
35 |
26.0 |
90 |
179 |
44 |
17 |
|
DT-F-500 |
41 |
35 |
29.2 |
90 |
184 |
44 |
17 |
|
DT-F-630 |
46 |
40 |
33.0 |
90 |
190 |
50 |
17 | |
|
