一、产品用途

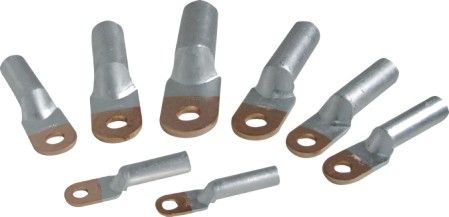

DT铜接线端子适用于配电装置铝芯电缆与电气设备铜端的过渡连接。
二、产品特点
a、采用了铜铝摩擦焊工艺，其铜铝过度位于圆棒处。
b、具有良好的机械强度和电气性能。 |

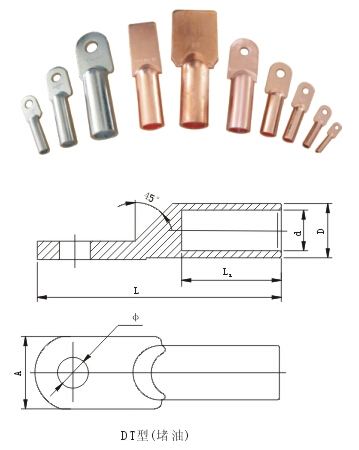

铜管鼻技术参数：
|
型号type |
主要尺寸dimensions(mm) |
|
φ |
d |
d |
l |
l1 |
|
DT-(G)-10 |
4.5 |
7.5 |
4.5 |
45 |
24 |
|
DT-(G)-16 |
6.5 |
9 |
6 |
56 |
32 |
|
DT-(G)-25 |
6.5 |
10 |
7 |
62 |
34 |
|
DT-(G)-35 |
6.5 |
11 |
8.5 |
66 |
36 |
|
DT-(G)-50 |
8.5 |
13 |
10 |
72 |
40 |
|
DT-(G)-70 |
10.5 |
15 |
11.5 |
80 |
42 |
|
DT-(G)-95 |
10.5 |
18 |
13.5 |
86 |
46 |
|
DT-(G)-120 |
12.5 |
20 |
15 |
96 |
48 |
|
DT-(G)-150 |
12.5 |
22 |
17 |
102 |
52 |
|
DT-(G)-185 |
12.5 |
25 |
19 |
114 |
54 |
|
DT-(G)-240 |
12.5 |
27 |
21 |
118 |
56 |
|
DT-(G)-300 |
17 |
30 |
23 |
128 |
60 |
|
DT-(G)-400 |
21 |
34 |
26 |
150 |
60 |
|
DT-(G)-500 |
21 |
38 |
29 |
170 |
60 |
|
DT-(G)-630 |
21 |
45 |
35 |
210 |
70 | |
|
