DTL-XXQ钎焊系列：
|

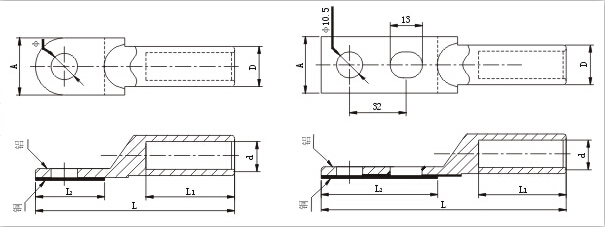

型号 |
主要尺寸（mm） |
|
d |
D |
φ |
L |
L1 |
L3 |
A |
|
DTL-16Q |
6.3 |
12 |
8.5 |
76 |
31 |
24 |
20.5 |
|
DTL-25Q |
7.3 |
12 |
8.5 |
79 |
34 |
24 |
20.5 |
|
DTL-35Q |
8.5 |
14 |
10.5 |
85 |
40 |
24 |
20.5 |
|
DTL-50Q |
9.8 |
16 |
10.5 |
90 |
42 |
28 |
23 |
|
DTL-70Q |
11.5 |
18 |
12.5 |
102 |
48 |
31 |
26 |
|
DTL-95Q |
13.5 |
21 |
12.5 |
112 |
52 |
33 |
28 |
|
DTL-120Q |
15.0 |
23 |
14.5 |
120 |
53 |
35 |
30 |
|
DTL-150Q |
16.5 |
25 |
14.5 |
126 |
56 |
39 |
34 |
|
DTL185Q |
18.5 |
27 |
17 |
133 |
58 |
42 |
37 |
|
DTL-240Q |
210 |
30 |
17 |
140 |
60 |
45 |
40 |
|
DTL-300Q |
24.0 |
34 |
21 |
160 |
65 |
56 |
50 |
|
DTL-400Q |
27.0 |
38 |
21 |
170 |
70 |
56 |
50 |
|
DTL-500Q |
29.0 |
42 |
21 |
180 |
75 |
70 |
60 |
|
DTL-630Q |
— |
— |
— |
— |
— |
— |
— |
注：为了保证质量，DTL-16Q、-25Q的端子板已加大到DTL-35Q的水平。

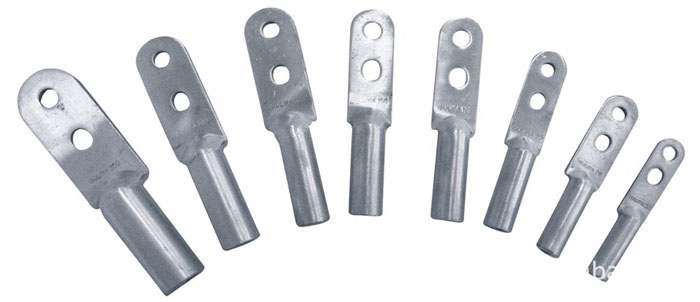

DTL2-XXQ钎焊系列（双孔型）
|
型号 |
主要尺寸（mm） |
|
d |
D |
L |
L1 |
L3 |
A |
|
DTL2-35FQ |
8.5 |
16 |
117 |
40 |
60 |
22 |
|
DTL2-50FQ |
9.8 |
16 |
117 |
42 |
60 |
22 |
|
DTL2-70FQ |
11.5 |
18 |
133 |
48 |
65 |
28 |
|
DTL2-95FQ |
13.5 |
21 |
144 |
52 |
65 |
28 |
|
DTL2-120FQ |
15 |
23 |
148 |
53 |
65 |
34 |
|
DTL2-150FQ |
16.5 |
25 |
152 |
56 |
65 |
34 |
|
DTL2-185FQ |
18.5 |
28 |
163 |
58 |
73 |
40 |
|
DTL2-240FQ |
21 |
30 |
168 |
60 |
73 |
40 |
|
DTL2-300FQ |
24 |
34 |
180 |
65 |
80 |
50 |
|
DTL2-400FQ |
27 |
38 |
192 |
70 |
80 |
50 |
注：双孔钎焊铜铝接线端子与抱杆线夹组合使用特别适合变压器、真空断路器、柱上开关等圆柱状接线桩与铝导线的过渡连接
