绝缘片形冷压线鼻产品参数：
0.5～1.5mm2(22-16) Imax=19A Material:Copper thickness 0.75mm
|

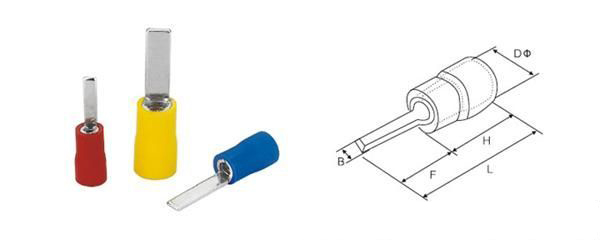

ITEM.NO.型号 |
DIMENSION |
COLOR颜色 |
|
B Ф(mm） |
L (mm) |
F (mm) |
H (mm) |
D Ф(mm) |
|
DBV 1.25 - 10 |
2.3 |
20.0 |
10.0 |
10.0 |
4.3 |
Red红 |
|
DBV 1.25 - 11 |
3.0 |
21.0 |
11.0 |
|
DBV 1.25 - 14 |
3.0 |
24.0 |
14.0 |
|
DBV 1.25 - 18 |
2.3 |
28.0 |
18.0 |
1.5～2.5mm2(16-14) Imax=27A Material:Copper thickness 0.80mm
|
ITEM.NO.型号 |
DIMENSION |
COLOR颜色 |
|
B Ф(mm） |
L (mm) |
F (mm) |
H (mm) |
D Ф(mm) |
|
DBV 2 - 10 |
2.4 |
19.0 |
9.0 |
10.0 |
4.9 |
Blue蓝 |
|
DBV 2 - 14 |
2.4 |
24.0 |
14.0 |
|
DBV 2 - 18 |
2.4 |
28.0 |
18.0 |
4～6mm2(12-10) Imax=48A Material:Copper thickness1.00mm
|
ITEM.NO.型号 |
DIMENSION |
COLOR颜色 |
|
B Ф(mm） |
L (mm) |
F (mm) |
H (mm) |
D Ф(mm) |
|
DBV 5.5 - 10 |
2.8 |
22.5 |
10.0 |
13.0 |
5.6 |
Yellow黄 |
|
DBV 5.5 - 14 |
4.5 |
26.5 |
14.0 |
|
DBV 5.5 - 18 |
4.5 |
30.5 |
18.0 | |
