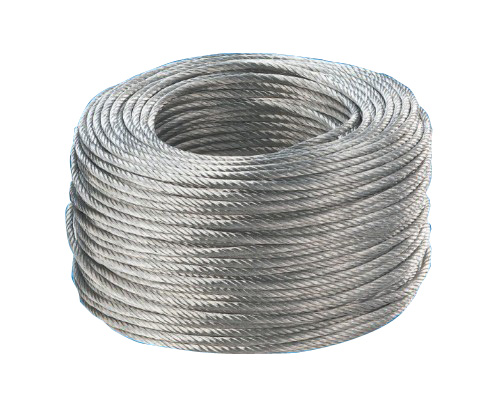

镀锡扁铜线(接地线)

结构与应用
    镀锡扁铜线(接地线)是在输配电、电气装置(如变压器、电炉)及电子电器设备、可控硅元件的软连接线,也可用作电工业接地线用。
    铜绞线采用优质铜线镀锡软铜线制成。加工过程中经过韧炼处理,是成品柔软、外表整齐、美观。
    铜软绞线的直流电阻率(20℃)不大于0.0182Ω.mm²/m,镀锡铜绞线的直流电阻率(20℃)不大于0.0234Ω.mm²/m。
    本产品技术标准符合GB12970.2-91

    镀锡扁铜线(接地线)产品参数:

截面积

结构

计算外径

计算重量

标称截面积mm²

计算截面积(mm²)

套数×股数×根数/单线直径

2.5

2.60

3×48/0.15

2.2

25

4

3.96

4×57/0.15

3.2

38

5

5.03

5×57/0.15

3.4

51

6

6.31

6×57/0.15

3.7

61

7

7.04

7×57/0.15

3.9

71

8

7.67

7×65/0.15

4.1

74

10

10.01

7×81/0.15

4.5

95

12

12.09

7×97/0.15

5.0

115

16

15.95

7×3×43/0.15

6.5

152

20

20.40

7×3×55/0.15

7.8

195

25

24.85

7×3×67/0.15

8.5

237

35

34.87

7×3×94×0.15

9.8

332

50

50.34

10×3×94×0.15

12.0

479

70

70.47

14×3×94/0.15

15.0

670

95

94.64

19×3×94/0.15

16.5

900

100

100.2

20×3×94/0.15

18.0

952

105

105.76

21×3×94/0.15

18.5

1005

110

111.33

22×3×94/0.15

19

1058

115

116.9

23×3×94/0.15

19.5

1111

120

117.46

24×3×94/0.15

20.0

1117

160

159.49

19×19×25/0.15

22

1517

185

185.00

19×19×29/0.15

23

1760

200

196.15

37×12×25/0.15

26

1866

250

251.58

37×12×32/0.15

29

2388

315

310.58

37×19×25/0.15

31

2954

400

397.54

37×19×40/0.15

34

3782

500

496.92

37×19×40/0.15

38

4727
