产品简介

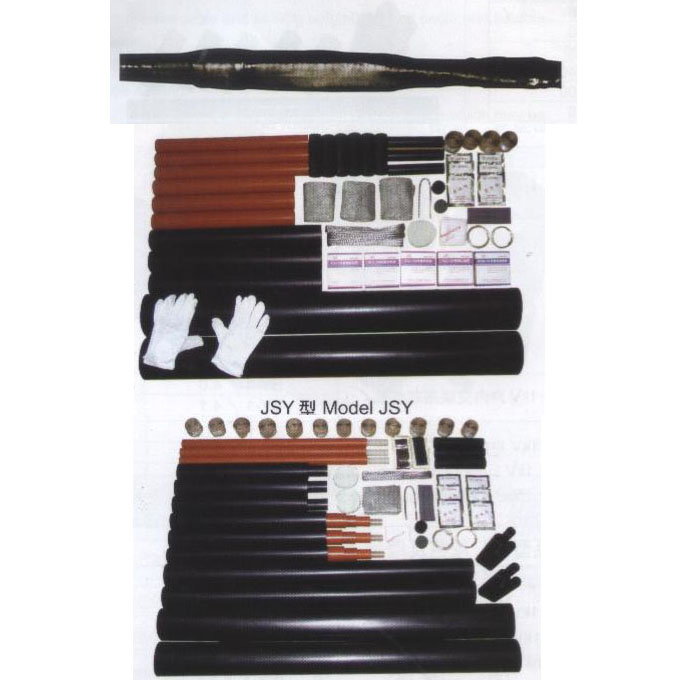

10kV单芯、三芯热缩中间接头热缩产品广泛用于6-15kV交联电缆和油浸的中间连接，可分为单芯三芯中间接头 |
10kV单芯、三芯热缩中间接头产品型号：
|
产品名称 Name |
型号规格Type |
适用电缆截面Section |
|
10kV交联单芯中间接头 |
JSY-10 / 1.1 |
25-50 |
|
JSY-10 / 1.2 |
70-120 |
|
JSY-10 / 1.3 |
150-240 |
|
JSY-10 / 1.4 |
300-500 |
|
10kV交联三芯中间接头 |
JSY-10 / 3.1 |
25-50 |
|
JSY-10 / 3.2 |
70-120 |
|
JSY-10 / 3.3 |
150-240 |
|
JSY-10 / 3.4 |
300-500 |
10kV单芯、三芯热缩中间接头产品技术指标：
|
项目 |
序号 |
试验项目 |
标准要求 |
试验结果 |
详注 |
|
35kV户内户外终端 |
1 |
工频电压试验(湿态) |
45kV，1min不闪络、不击穿 |
45kV，1min，组合试样各项均未闪络和击穿 |
符合要求 |
|
2 |
局部放电试验 |
13kV下放电量不大于20pC |
13kV下组合试样各项放电量均为5pc |
符合要求 |
|
3 |
负荷循环试验 |
导体加热至(90-95℃,每一循环为8h，其中加热5h，冷却3h，共循环3次) |
按标准要求完成3次负荷循环试验 |
由以下试验评定 |
|
4 |
局部放电试验 |
13kV下放电量不大于20pC |
13kV下组合试样各项放电量均为5pc |
符合要求 |
|
5 |
冲击电压试验 |
105kV,正负极各10次不闪络，不击穿 |
105kV,正负极各10次(见附录A)，组合试样各项均为闪络和击穿 |
符合要求 |
|
6 |
负极性直流电压试验 |
52kV,15Min,不闪络不击穿 |
52kV,15Min,组合试样各项均为闪络和击穿 |
符合要求 |
|
7 |
工频电压试验 |
35kV，4h，不闪络不击穿 |
35kV，4h组合试样各项均为闪络和击穿 |
符合要求 |
|
8 |
外观检查 |
无裂纹和变形 |
未风裂纹和变形 |
符合要求 | |
|
