一、产品介绍

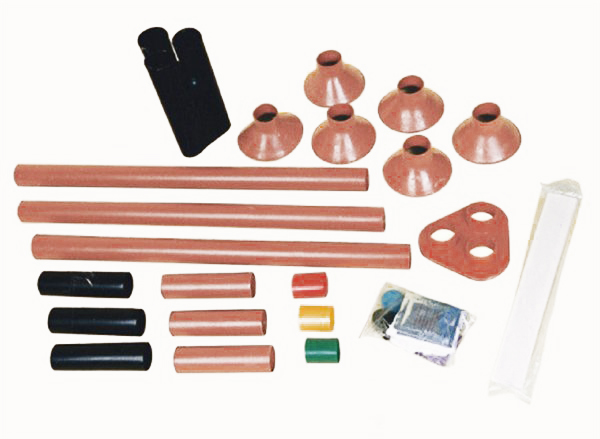

热缩型中压产品广泛应用于8.7～15KV交联电缆终端和中间连接的接续绝缘处理。具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需要可进行多芯电缆、双地线结构或特殊要求的产品设计。
二、产品示例
1、WSY-10/3.2表示10kV交联电缆户外热缩终端，适用于截面为70~120mm2的三芯电缆；
2、JSZ-10/3.1表示10kV油浸纸绝缘电缆热缩中间接头，适用于截面为25~50mm2的三芯电缆。 |
10KV单芯户内、外热缩终端产品电性能指标 :
|
序号 |
试验项目 |
试验标准 |
试验结果 |
结论 |
|
1 |
工频耐压1min |
45kv干态（户内终端、中间连接
45kv湿态（户外终端）不击穿、不闪络 |
未击穿、未闪络 |
通过 |
|
2 |
局部放电 |
13kv, ≦20PC |
13kv, ≦20PC |
通过 |
|
3 |
恒压负荷循环 |
导体温度950C,加热5h,冷却3h三个星期不击穿、不闪络 |
未击穿、未闪络 |
通过 |
|
4 |
雷电冲击1.2/50US |
105kv正负极性各10次不击穿、不闪络 |
未击穿、未闪络 |
通过 |
|
5 |
直流耐压负极性15min |
52kv,15min不击穿、不闪络 |
未击穿、未闪络 |
通过 |
|
6 |
工频耐压4h |
35kv,4h不击穿、不闪络 |
未击穿、未闪络 |
通过 |
10kV交联聚乙烯热缩电缆附件规格 :
|
适用电缆截面 |
户外热缩终端 |
户内热缩终端 |
中间热缩连接 |
|
序号 |
截面（mm2） |
一芯 |
三芯 |
一芯 |
三芯 |
一芯 |
三芯 |
|
0 |
10~16 |
WSY-10/1.0 |
WSY-10/3.0 |
NSY-10/1.0 |
NSY-10/3.0 |
JSY-10/1.0 |
JSY-10/3.0 |
|
1 |
25~50 |
WSY-10/1.1 |
WSY-10/3.1 |
NSY-10/1.1 |
NSY-10/3.1 |
JSY-10/1.1 |
JSY-10/3.1 |
|
2 |
70~120 |
WSY-10/1.2 |
WSY-10/3.2 |
NSY-10/1.2 |
NSY-10/3.2 |
JSY-10/1.2 |
JSY-10/3.2 |
|
3 |
150~240 |
WSY-10/1.3 |
WSY-10/3.3 |
NSY-10/1.3 |
NSY-10/3.3 |
JSY-10/1.3 |
JSY-10/3.3 |
|
4 |
300~630 |
WSY-10/1.4 |
WSY-10/3.4 |
NSY-10/1.4 |
NSY-10/3.4 |
JSY-10/1.4 |
JSY-10/3.4 | |
|
