 产品介绍

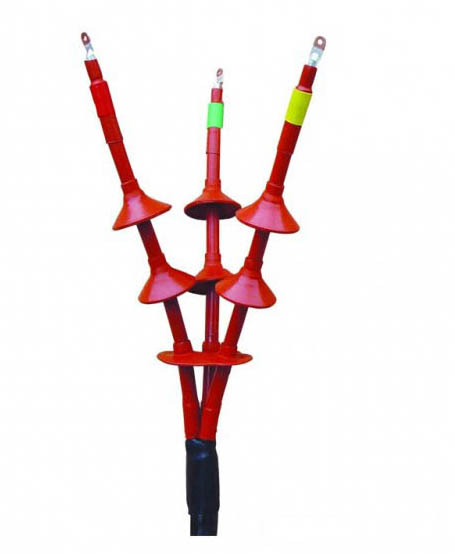

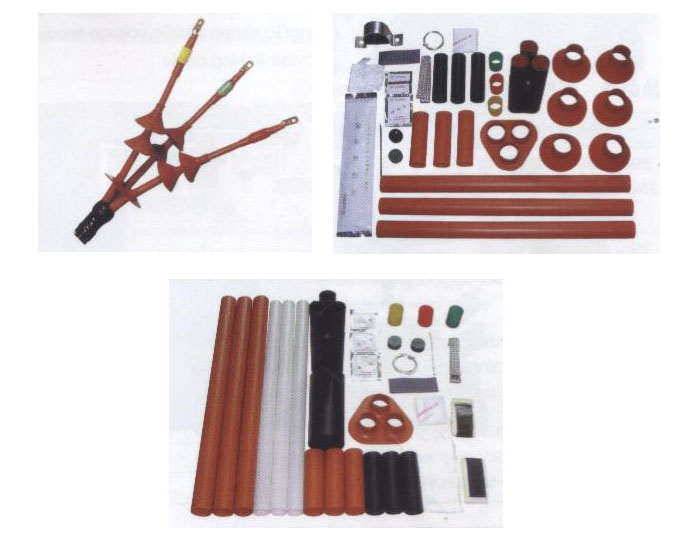

10kV 交联电缆热缩户内、外终端电缆附件
1、冷缩技术 全套产品采取最先进的全冷缩技术，无需动火及特殊工具，安装时，只需将线芯抽出，弹性体便迅速收缩并紧贴所需安装部位。
2、绝缘可靠 所有硅橡胶都为进口，硅橡胶具有优良的绝缘性的高弹性，安装后始终保持对电缆本体合适的径向压力，使内界面结合紧密，不会因电缆运行时的呼吸作用而产生电击穿。应力控制部分与主绝缘复合为一体，有效地解决了电缆外屏蔽面处的电应力集中问题，确保绝缘可靠，运行安全。
3、安装简便 所有产品都已在工厂内制造成形。无须特别培训，安装操作简单，且不用火，省时省力，全冷缩自动复位技术，安装轻松不流汗，大大减少了由于操作不当造成的质量事故，而且解决了预制电缆附件收缩不紧或安不进去的现象。
4、运用广泛 抗污秽、耐老化、憎水性好，具有优越的耐寒热性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。且安装时不用明火，特别适用于石油、化工、矿山、隧道等易燃易爆场所。
5、设备先进 采用进口设备，自动化程度高，性能可靠。 |
10kV 交联电缆热缩户内、外终端电缆附件产品型号：
|
产品名称 Name |
型号规格Type |
适用电缆截面Section |
|
10kV户内交联三芯终端
10kV indoor cross-linking
three-cores terminal
� |
NSY-10 / 3.1 |
25-50 |
|
NSY-10 / 3.2 |
70-120 |
|
NSY-10 / 3.3 |
150-240 |
|
NSY-10 / 3.4 |
300-500 |
|
10kV户外交联三芯终端
10kV outdoor cross-linking
three-cores terminal |
WSY-10 / 3.1 |
25-50 |
|
WSY-10 / 3.2 |
70-120 |
|
WSY-10 / 3.3 |
150-240 |
|
WSY-10 / 3.4 |
300-500 |
|
10kV户内油浸三芯终端
10Kv indoor oil-dipped
three-cores terminal |
NSZ-10 / 3.1 |
25-50 |
|
NSZ-10 / 3.2 |
70-120 |
|
NSZ-10 / 3.3 |
150-240 |
|
10kV户外油浸三芯终端
10Kv outdoor oil-dipped
three-cores terminal |
WSZ-10 / 3.1 |
25-50 |
|
WSZ-10 / 3.2 |
70-120 |
|
WSZ-10 / 3.3 |
150-240 |
10kV 交联电缆热缩户内、外终端电缆附件产品技术指标
|
项目Item |
序号 |
试验项目 Test item |
标准要求 stand requirement |
试验结果 Result |
详注 Note |
|
10kV户内户外终端
10kV
|
1 |
工频电压试验(湿态) |
45kV，1min
不闪络、不击穿 |
45kV，1min，组合试样各项均未闪络和击穿 |
符合要求 |
|
2 |
局部放电试验 |
13kV下放电量不大于20pC |
13kV下组合试样各项放电量均为5pc |
符合要求 |
|
3 |
负荷循环试验 |
导体加热至(90-95℃,每一循环为8h，其中加热5h，冷却3h，共循环3次) |
按标准要求完成3次负荷循环试验 |
由以下试验评定 |
|
4 |
局部放电试验 |
13kV下放电量不大于20pC |
13kV下组合试样各项放电量均为5pc |
符合要求 |
|
5 |
冲击电压试验 |
105kV,正负极各10次不闪络，不击穿 |
105kV,正负极各10次(见附录A)，组合试样各项均为闪络和击穿 |
符合要求 |
|
6 |
负极性直流电压试验 |
52kV,15Min,不闪络不击穿 |
52kV,15Min,组合试样各项均为闪络和击穿 |
符合要求 |
|
7 |
工频电压试验 |
35kV，4h，不闪络不击穿 |
35kV，4h组合试样各项均为闪络和击穿 |
符合要求 | |
|
