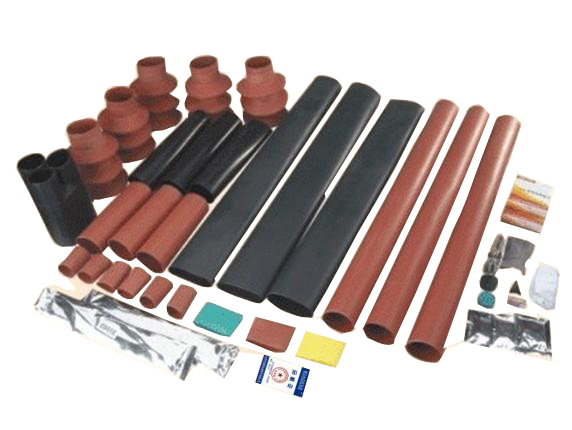

35kV 交联电缆热缩户内、外终端产品型号：
|
产品名称 Name |
型号规格Type |
适用电缆截面Section |
|
35kV户内交联单芯终端
35kV indoor cross-linking
single-cores terminal |
NSY-35 / 1.1 |
50-120 |
|
NSY-35 / 1.2 |
150-300 |
|
NSY-35 / 1.3 |
400-500 |
|
35kV户外交联单芯终端
35kV outdoor cross-linking
single-cores terminal |
WSY-35 / 1.1 |
50-120 |
|
WSY-35 / 1.2 |
150-300 |
|
WSY-35 / 1.3 |
400-500 |
|
35kV户内交联三芯终端
10Kv indoor
three-cores terminal |
NSY-35 / 3.1 |
50-120 |
|
NSY-35 / 3.2 |
150-300 |
|
NSY-35 / 3.3 |
400-500 |
|
35kV户外交联三芯终端
10Kv outdoor
three-cores terminal |
WSY-35 / 3.1 |
50-120 |
|
WSY-35 / 3.2 |
150-300 |
|
WSY-35 / 3.3 |
400-500 |
35kV 交联电缆热缩户内、外终端产品技术指标：
|
项目Item |
序号 |
试验项目 Test item |
标准要求 stand requirement |
试验结果 Result |
详注 Note |
|
35kV户内户外终端
35kV |
1 |
工频电压试验(湿态) |
105kV，1min
不闪络、不击穿 |
105kV，1min，组合试样各项均未闪络和击穿 |
符合要求 |
|
2 |
局部放电试验 |
39kV下放电量不大于10pC |
13kV下组合试样各项放电量均为5pc |
符合要求 |
|
3 |
负荷循环试验 |
导体加热至(90-95℃,每一循环为8h，其中加热5h，冷却3h，共循环3次) |
按标准要求完成3次负荷循环试验 |
由以下试验评定 |
|
4 |
局部放电试验 |
39kV下放电量不大于10pC |
13kV下组合试样各项放电量均为5pc |
符合要求 |
|
5 |
冲击电压试验 |
250kV,正负极各10次不闪络，不击穿 |
250kV,正负极各10次(见附录A)，组合试样各项均为闪络和击穿 |
符合要求 |
|
6 |
负极性直流电压试验 |
156kV,15Min,不闪络不击穿 |
156kV,15Min,组合试样各项均为闪络和击穿 |
符合要求 |
|
7 |
工频电压试验 |
104kV，4h，不闪络不击穿 |
104kV，4h组合试样各项均为闪络和击穿 |
符合要求 | |
|
