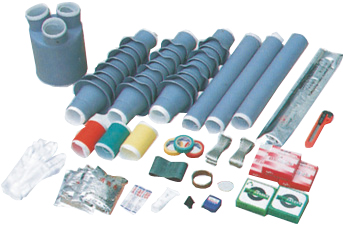

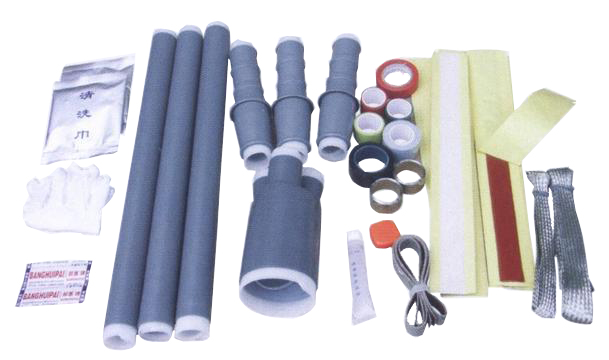

WLS NLS-35KV三芯户内外冷缩终端电缆附件
一、产品介绍
适用范围：26/35kV电缆冷缩式户外终端附件，适用于电压等级35kV。电缆标称截面积：25~500mm。
适用环境：产品以进口高弹性特种优质硅橡胶为材料。污秽等级达Ⅳ级，电应力控制为几何型，电气性能稳定，适用于各环境的安装。绝缘水平、截流量、长期工作温度和短路温度等性能均满足与其配套电缆的技术要求。
产品结构设计新颖、性能优良、安装方便、使用时只要拉掉支撑物就能自动收缩复位，被广泛应用于电力、通讯、军工、冶金、煤矿、石油化工等领域。
二、产品检测标准
产品整体检测标准：GB/T12706.4-2002额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆附件，第四部分：额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)电力电缆附件试验要求。
工频耐压试验：GB/T18889-2002规定在室温下进行。

局部放电试验：GB/T18889-2002规定在室温下进行，试验时背景干扰1.8pc负荷循环试验：GB/T18889-2002导体加热至95℃~100℃,并在此温度下至少稳定2h;每一循环为8h，其中加热5h，自然冷却3h，至与环境温度相差不超过10℃。
冲击电压试验：GB/T18889-2002规定进行。
潮湿试验：GB/T18889-2002第十三章规定进行

WLS NLS-35KV三芯户内、外冷缩终端电缆附件参数及型号：

单芯冷缩户内、外终端	三芯冷缩户内、外终端
W、NLS-35/1.1	W、NLS-35/3.1
W、NLS-35/1.2	W、NLS-35/3.2
W、NLS-35/1.3	W、NLS-35/3.3
W、NLS-35/1.4	W、NLS-35/3.4
W、NLS-35/1.5	W、NLS-35/3.5

26/35kV全硅橡胶型电力电缆冷缩附件国网试验评价:

额定电压UO/U	26/35kV	最高运行电压Um	35kV
安装方式	抽拉式	耐受污染等级	IV级
工频耐压最大值	117kV,5min	冲击电耐压水平	200kV,正负级各10次
局部放电试验	45kV放电量不大于1.8pc	导体连接方式	压接
盐雾试验	1000h 32.5kV	潮湿试验	300h 32.5kV

注：除非另我规定，试验应在环境温度下进行。
当由于下述原因终端性能有明显下降时，则认为它明显损坏：
    1、由于漏电痕迹引起介质质量下降；
    2、电蚀深度达到2mm或者达到作为使用的绝缘材料任何一处较小壁厚的50%；
    3、材料开裂
    4、材料穿孔
