  产品中心 / Products

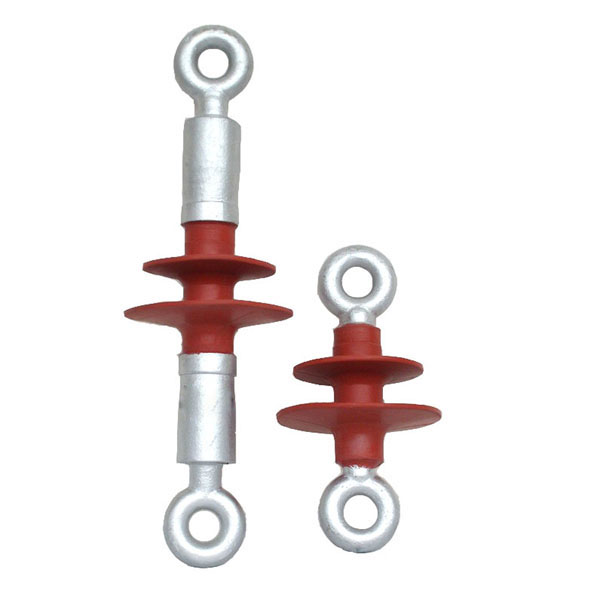

拉线绝缘子

产品介绍
   拉线绝缘子是由金具、引拔棒、伞组组成,引拔棒与金具之间是内锲式锥面配合固定连接,在芯棒之间的玻璃钢引拔棒外体设有直径不同的伞体组成伞组,伞体由硅橡胶制成并与引拔棒结合为一体,金具采用碳素钢,再其外端部开设有螺孔,与螺杆配合,在金具与引拔棒结合后的外表面涂有密封层。本实用新型的大小伞结构有效增大了爬电比距,由碳素钢制成的金具和由玻璃钢制成的引拔棒的拉伸强度高,使其机械强度有一定的保证,芯棒与金具的内锲式结构连接拉伸值达到100KN,外层的密封层增加了产品的防潮性能,金具的螺孔直接与螺杆配合,方便安装。

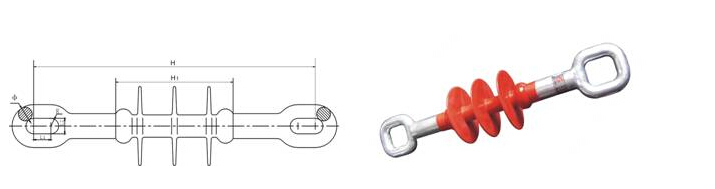

拉线绝缘子型号参数:

规格型号

额定电压KV

额定弯曲负荷KN

结构高度H(mm)

最小电弧距离h(mm)

L1(mm)

L2(mm)

R

φ

最小公称爬电距离h(mm)

雷电全波冲击耐受电压KV

工频湿耐受电压1mi kV



FJ-10/70-EE

10

70

325

136

20

18

R9

φ16

330

85

50

1

FJ-10/100-EE

10

100

400

136

40

24

R12

φ18

330

85

50

1
