一、产品介绍
FS型复合横担绝缘子能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，可防止瓷横担容易出现的级连断裂事故，是瓷横担所无法替代的产品；体积小，重量轻，防震、抗冲击能力强、不需人工清扫，为安全运行提供保障。
二、使用条件
环境温度：不高于+40℃，不低于-40℃；
海拔高度：不超过1000m；（1000m以上可按
电源频率：不大于100Hz；
机械负荷：不大于每种产品的额定值。 |

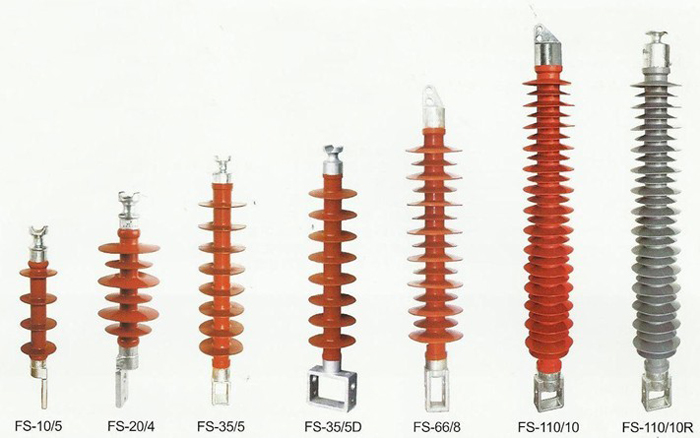

FS型复合横担绝缘子参数及型号：
|
规格型号 |
额定电压KV |
额定弯曲负荷KN |
结构高度H（mm） |
最小电弧距离h（mm） |
最小公称爬电距离h（mm） |
雷电全波冲击耐受电压KV |
工频湿耐受电压1mi kV |
安装尺寸
（安装孔/稳定孔/孔中心距） |
安装结构高度 |
安装方式 |
|
安装孔 |
稳定孔 |
孔中心距 |
|
FS-10/2.5 |
10 |
2.5 |
350 |
200 |
530 |
95 |
60 |
φ18 |
φ8 |
40 |
11 |
板形 |
|
FS-10/5 |
10 |
5 |
480 |
320 |
440 |
150 |
60 |
φ20 |
φ8 |
40 |
30 |
板形 |
|
FS-10/5 |
10 |
5 |
480 |
320 |
440 |
150 |
60 |
φ20 |
φ8 |
40 |
45 |
框形 |
|
FS-12/5 |
12 |
5 |
425 |
285 |
470 |
150 |
60 |
φ18 |
φ10 |
40 |
48 |
框形 |
|
FS-20/5 |
20 |
5 |
475 |
328 |
860 |
170 |
70 |
φ22 |
φ11 |
40 |
70 |
框形 |
|
FS-20/8 |
20 |
8 |
475 |
328 |
860 |
170 |
70 |
φ22 |
φ11 |
40 |
70 |
框形 |
|
FS-35/5 |
35 |
5 |
584 |
455 |
1280 |
230 |
95 |
φ22 |
φ11 |
40 |
53 |
小框 |
|
FS-35/5 |
35 |
5 |
595 |
455 |
1280 |
230 |
95 |
φ22 |
φ11 |
40 |
130 |
大框 |
|
FS-35/10 |
35 |
10 |
605 |
440 |
1380 |
230 |
95 |
φ22 |
φ11 |
40 |
68 |
小框 |
|
FS-66/5 |
66 |
5 |
830 |
664 |
2110 |
410 |
185 |
φ22 |
φ11 |
40 |
68 |
框形 |
|
FS-66/5 |
66 |
5 |
845 |
664 |
2110 |
410 |
185 |
φ22 |
φ11 |
40 |
30 |
板形 |
|
FS-66/5 |
66 |
5 |
815 |
664 |
2110 |
410 |
185 |
φ22 |
φ11 |
40 |
140 |
小框 |
|
FS-110/8 |
110 |
8 |
1220 |
1050 |
3150 |
550 |
230 |
φ22 |
φ25 |
52 |
90 |
框形 |
|
FS-110/8 |
110 |
8 |
1270 |
1050 |
3150 |
550 |
230 |
φ22 |
φ22 |
52 |
40 |
板形 |
|
FS-110/10 |
110 |
10 |
1270 |
1050 |
3150 |
550 |
230 |
φ22 |
φ25 |
52 |
100 |
框形 |
|
XF(FS)-110/6 |
110 |
6 |
1160 |
1000 |
3200 |
550 |
230 |
φ22 |
φ22 |
40 |
68 |
框形 |
|
XF(FS)-110/8 |
110 |
8 |
1270 |
1050 |
3150 |
550 |
230 |
φ22 |
φ22 |
52 |
40 |
板形 |
|
FS-220/6 |
220 |
6 |
2250 |
2000 |
6400 |
1050 |
395 |
φ22 |
φ22 |
52 |
40 |
板形 |
|
FS-220/8 |
220 |
8 |
2150 |
2000 |
6400 |
1050 |
395 |
20 |
195 |
/ |
圆形 | |
|
