一、产品介绍

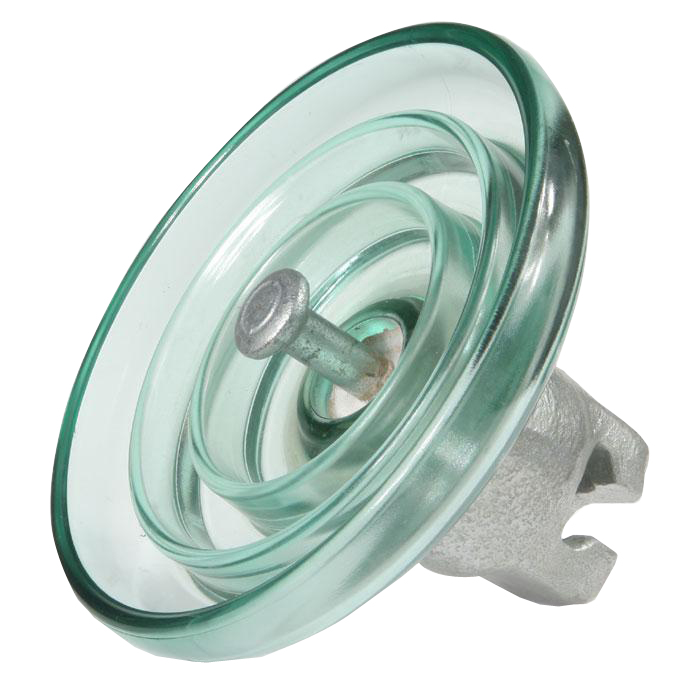

悬式钢化玻璃绝缘子产品用于高压和超高压交、直流输电线路中绝缘和悬挂导线用。悬式玻璃绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多悬式的绝缘体,它是为了增加爬电距离的,通常由悬式玻璃或陶瓷制成,就叫绝缘子。
二、产品结构
悬式钢化玻璃绝缘子由铁帽、悬式钢化玻璃件和钢脚组成，并用水泥胶合剂胶合为一体。此产品全部采用国际最先进的圆柱头型结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。
三、产品运行
零值自破、便于检测
悬式钢化玻璃绝缘子具有零值自破的特点。只要在地面或在直升机上观测即可，无需登杆逐片检测，降低了工人的劳动强度。
引进生产线的产品，年运行自破率为0.02—0.04%，可以节约线路的维护费用。耐电弧和耐振动性能好
在运行中玻璃绝缘子遭受雷电烧伤的新表面仍是光滑的玻璃体，并有钢化内应力保护层，因此，它仍保持了足够的绝缘件能和机械强度。
在500kv线路上多次发生导线履冰引起舞动的灾害，受导线舞动后的玻璃绝缘子经测试，机电性能没有衰减。
自洁性能好和不易老化
据电力部门普遍反映玻璃绝缘子不易积污和易于清扫，南方线路运行的玻璃绝缘子雨后冲洗得较干净。
对典型地区线路上的玻璃绝缘子定期取样测定运行后的机电性能，从积累上千个数据表明运行35年后的玻璃绝缘子的机电性能与出厂时的基本一致，未出现老化现象。
主容量大，成串电压分布均匀，玻璃的介电常数7-8，使悬式钢化玻璃绝缘子具有较大的主电容和成串的电压分布均匀，有利于降低导线侧和接地侧附近绝缘子所承受的电压，从而达到减少无线电干扰、降低电晕损耗和延长玻璃绝缘子的寿命的目的，运行实践证明了这一点。
四、悬式钢化玻璃绝缘子类型
标准型 耐污型 直流型 球面型 空气动力型 地线型 电气化铁道接触网用 |
悬式玻璃绝缘子型号参数：
|
型号规格 |
国内同类型产品产型号 |
IEC标准绝缘子 |
最小机械破坏负荷KN |
结构高度mm |
公称直径mm |
公称爬电距离mm |
连接标记w |
工频湿耐受电压5片/单片kv |
雷电全波冲击干耐受电压5片/单片kv |
工频击穿电压kv |
绝缘子单片重量(kg) |
|
LXP2-70 |
LXY2-70 |
U70B/127 |
70 |
127 |
255 |
320 |
16 |
150/40 |
420/100V |
130 |
3.5 |
|
LXP1-70 |
LXY1-70 |
U70B/146 |
70 |
146 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
3.6 |
|
LXP3-70 |
LXY3-70 |
U70B/140 |
70 |
140 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
3.6 |
|
LXWP4-70 |
LXHY4-70 |
U70BP/146 |
70 |
146 |
255 |
400 |
16 |
160/45 |
440/110 |
130 |
4.7 |
|
LXWP5-70 |
LXHY5-70 |
U70BP/146 |
70 |
146 |
280 |
450 |
16 |
160/45 |
440/125 |
130 |
5.5 |
|
LXWP6-70 |
LXHY6-70 |
U70BP/146 |
70 |
146 |
320 |
550 |
16 |
200/55 |
520/140 |
130 |
9.2 |
|
LXP2-100 |
LXY2-100 |
U100B/127 |
100 |
127 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.0 |
|
LXP-100 |
LXY-100 |
U100B/146 |
100 |
146 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.0 |
|
LXWP3-100 |
LXHY3-100 |
U100B/146 |
100 |
146 |
260 |
400 |
16 |
160/45 |
440/110 |
130 |
5.2 |
|
LXWP4-100 |
LXHY4-100 |
U100B/146 |
100 |
146 |
280 |
450 |
16 |
160/50 |
440/125 |
130 |
5.5 |
|
LXWP6-100 |
LXHY6-100 |
U100B/146 |
100 |
146 |
320 |
550 |
16 |
220/55 |
520/140 |
130 |
9.2 |
|
LXP2-120 |
LXY2-120 |
U100B/127 |
120 |
127 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.0 |
|
LXP-120 |
LXY-120 |
U100B/146 |
120 |
146 |
255 |
320 |
16 |
150/40 |
420/100 |
130 |
4.2 |
|
LXWP3-120 |
LXHY3-120 |
U100B/146 |
120 |
146 |
260 |
400 |
16 |
160/45 |
440/110 |
130 |
5.2 |
|
LXWP4-120 |
LXHY4-120 |
U100B/146 |
120 |
146 |
280 |
450 |
16 |
160/50 |
440/125 |
130 |
5.5 |
|
LXWP6-120 |
LXHY6-120 |
U100B/146 |
120 |
146 |
320 |
550 |
16 |
220/55 |
520/140 |
130 |
9.2 |
|
LXP4-160 |
LXY4-160 |
U160B/146 |
160 |
146 |
280 |
400 |
20 |
180/45 |
450/110 |
130 |
6.1 | |
|
