产品介绍

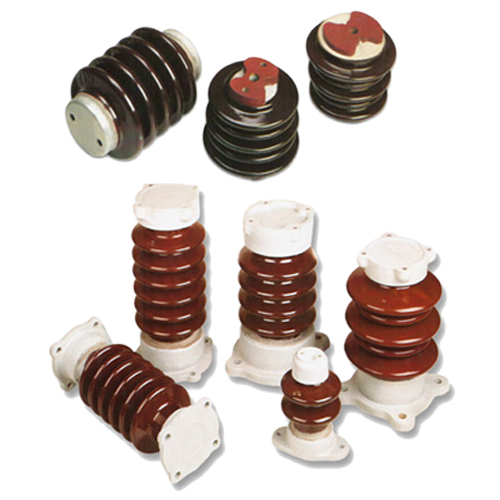

高压线路针式瓷绝缘子用于工频电压6～20kV高压架空电力线路，用以绝缘和支持导线。绝缘子老型号按额定电压分6、10、15、20kV四个品种，每种按钢脚型式又分为铁担直脚和木担直脚两种规格；新型号额定电压均为10kV，分普通型、加强绝缘1型、加强绝缘2型三种。
　　高压线路针式瓷绝缘子由瓷件、钢脚（或螺套）用不低于５２５号的硅酸盐水泥、石英砂胶合剂胶装而成，钢脚胶入瓷件部分压有深槽，以防钢脚松动；钢脚顶端与瓷件之间垫有弹性衬垫。瓷件表面一般上棕釉或白釉，钢脚经热镀锌处理。

针式瓷绝缘子参数及型号：

产品型号	额定电压（kV）	主要尺寸（mm）					公称爬电距离（mm）	弯曲环负荷（kN）	工频电压（kV）		50%全波冲击闪络电压（kV）
产品型号	额定电压（kV）	H	D	H1	H2	D1	公称爬电距离（mm）	弯曲环负荷（kN）	湿闪络	击穿	50%全波冲击闪络电压（kV）
P-6T	6	90	125	30	30	M16	150	——	28	65	70
P-6M	6	90	125	140	140	M16	150	——	28	65	70
P-10T	10	105	145	151	35	M16	195	13.7	32	95	80
P-10M	10	105	145	151	140	M16	195	13.7	32	95	80
P-15T	15	120	190	160	40	M20	280	13.7	45	98	118
P-15M	15	120	190	160	140	M20	280	13.7	45	98	118
P-20T	20	165	228	245	45	M20	370	13.2	57	111	140
P-20M	20	165	228	245	180	M20	370	13.2	57	111	140
P-35T	35	200	280	285	45	M20	560	13.2	80	156	175
P-35M	35	200	280	285	210	M20	560	13.2	80	156	175
